Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Teori: | Pompa sentrifugal | MAX FLOW: | 1000m3 / jam |
|---|---|---|---|
| Max Head: | 120m | Tekanan: | 1.6Mpa |
| Standar atau tidak standar: | Standar | Nama: | Efisiensi Tinggi Sentrifugal Satu Tahap Horisontal Pompa Kimia Aksial Split Casting |
| Struktur: | Single-tahap pompa | Bahan: | Besi Cor, Besi cor / stainless steel, A51), paduan Hi-Cr (A05 |
| tegangan: | dll semua tersedia | frekuensi: | 50Hz atau 60Hz semua tersedia |
| Menyoroti: | horisontal pompa sentrifugal tekanan tinggi,industri pompa sentrifugal |
||

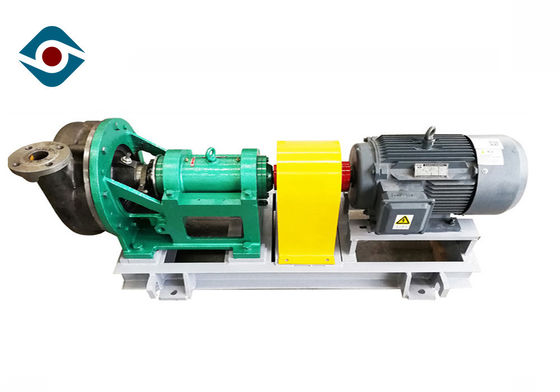

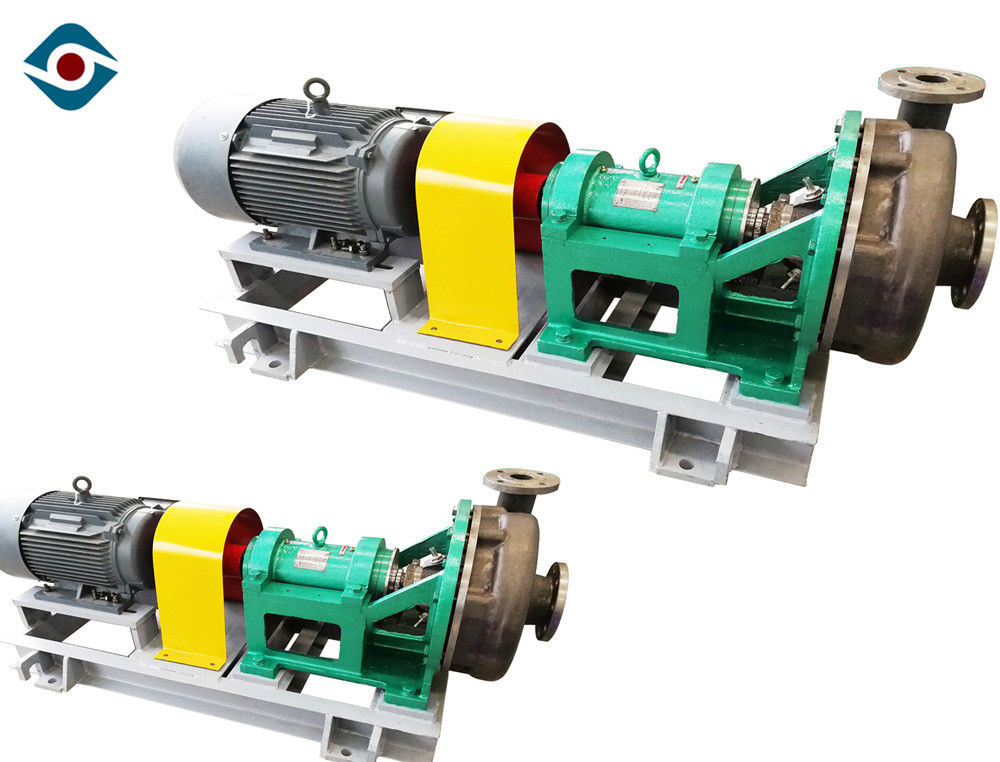

Ketahanan Korosi Horizontal Split Case Berkecepatan Tinggi Pompa Sentrifugal
Karakteristik
Segel poros: Segel poros termasuk segel kemasan dan segel mekanis, dan bouncing sumbu maksimum adalah dalam 0,05mm.
Data kinerja
Kapasitas: 8 ~ 800 m³ / jam
Head: 10 ~ 90 m
Efisiensi Maksimal: 70%
Diameter: 200mm ~ 470mm
NPSH: 1.4m ~ 4.5m
Daya Motor Max yang Diijinkan: 315 kw
Diizinkan Ukuran Partikel Maks: 20 mm
Tipe Segel: Segel mekanis / segel dinamis / segel pengepakan
Berat Pompa: hingga 3000kg
RPM: 1450 r / mnt
Bahan: Logam (sesuai dengan kondisi kerja)
Struktur
Pompa sentrifugal jenis kimia satu tingkat, hisap tunggal, kantilever.
Tersedia struktur yang dipasang di kaki dan di tengah-tengah; Casing split radial.
Bantalan adalah bagian putar yang dapat disesuaikan yang dipasang di rumah bantalan.
Outlet pompa di satu sisi casing.
Segel mekanis diadopsi sebagai penyegelan poros.
Kopling langsung dengan kopling tipe cakar atau kopling fleksibel.
| * 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
| 2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
| * 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
| 4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
| * 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
| * 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
| 7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Dimensi Instalasi
Penerapan Bidang
1, semua suhu dan kepadatan asam sulfat, asam nitrat, asam klorida asam fosfat asam organik asam anorganik
2, Sodium karbonat anhidrat Sodium hidroksida pada semua suhu dan kepadatan dan larutan alkali lainnya
3, semua jenis larutan garam
4, semua jenis produk Petrokimia Cair, senyawa organik dan bahan baku dan produk korosif lainnya.

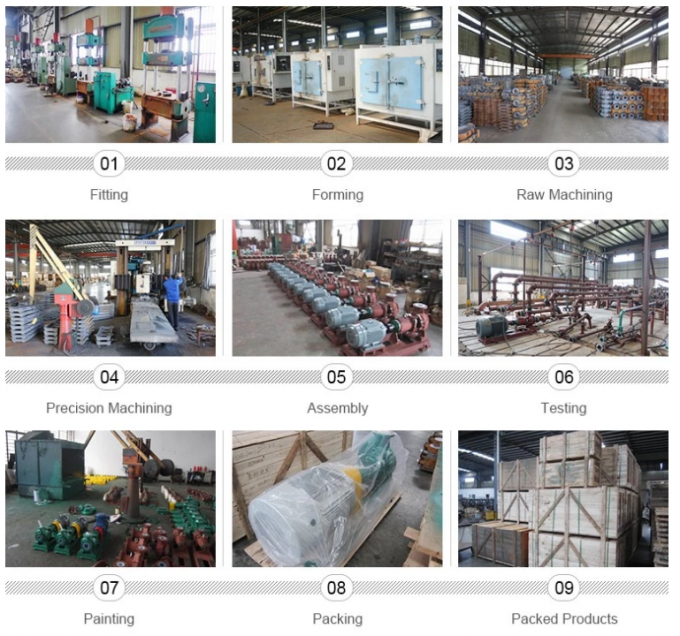

Proses
Di bawah ini adalah proses bagaimana membuat pompa kimia dengan harga kompetitif, proses kimia pompa sentrifugal horisontal, ini akan membantu Anda mengetahui proses produksi dengan jelas.
