Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Teori: | Pompa sentrifugal | Arus: | 8-1000m3 / jam |
---|---|---|---|
Kepala: | 15-120 m | Tekanan: | 1.6Mpa |
cairan: | Asam dan Alkali | Merek: | Chengdu Yongyi |
warna: | Disesuaikan | OEM: | Selamat datang |
Pelumasan: | Minyak dan Gemuk | ||
Menyoroti: | horisontal pompa sentrifugal tekanan tinggi,industri pompa sentrifugal |

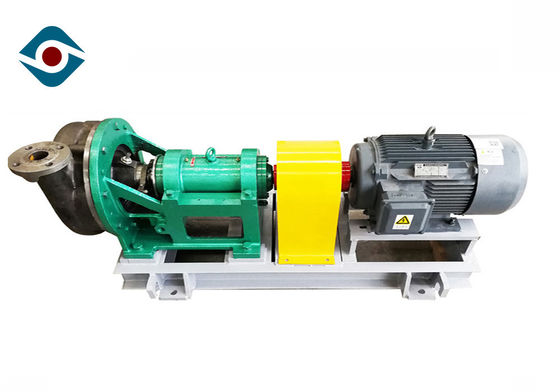

Pompa Sentrifugal Satu Tahap Horisontal, Pompa Kimia Sentrifugal Listrik
Data teknis
Model: pompa sentrifugal seri WD | Jenis Impeller: tertutup / setengah terbuka |
Ukuran Debit: 40mm ~ 200mm | Ukuran inlet: 50mm ~ 250mm |
Kapasitas: 8 ~ 800 m³ / jam | Head: 10 ~ 90 m |
Efisiensi Maksimal: 70% | Diizinkan Ukuran Partikel Maks: 20 mm |
Tipe Segel: segel mekanis / segel dinamis / segel pengepakan | RPM: 1450 r / mnt |
Deskripsi Produk
Pompa seri WD adalah pompa sentrifugal yang tahan korosi horizontal, dengan saluran aliran impeller yang luas dan kinerja hidraulik yang unggul. Selubung belakang dari impeller dilengkapi dengan blade belakang, yang dapat mengurangi kebocoran media. Untuk memulihkan kinerja pompa ketika komponen saluran aliran aus dan terkorosi, perangkat penyesuaian aksial dilengkapi untuk menyesuaikan ruang antara impeller dan badan pompa. Jenis variabel segel poros (termasuk segel mekanis, segel dinamis + segel pengepakan, segel dinamis + segel tipe K) diadopsi untuk memenuhi persyaratan penyegelan poros untuk membawa media variabel
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Fitur Impeller
1) Impeller dirancang sebagai impeller terbuka, impeller semi-terbuka, impeller vortex dan impeller tertutup.
2) Impeller tertutup dirancang sebagai impeller aliran lebar sesuai dengan prinsip aliran multi-fase, yang bermanfaat untuk lewatnya media padat tanpa menyumbat
3) Baling-baling dirancang dengan bilah belakang, dan bilah belakang depan digunakan untuk mencegah media mengalir kembali ke saluran masuk pompa.
4) Pisau digunakan untuk mengurangi tekanan kebocoran aksial dan menyeimbangkan gaya aksial.
5) Impeller dipasang pada poros dengan pas kerucut untuk perakitan mudah dan pembongkaran.
6) Impeler diikat dengan mur impeller dan sekrup pengunci.
Aplikasi
Ini banyak digunakan dalam minyak bumi, industri kimia, karet, kulit, industri makanan, minyak, boiler, konstruksi, pemeliharaan jalan, farmasi, plastik, karet, tekstil serat sintetis, percetakan dan pencelupan dan bidang industri lainnya.
Dimensi Instalasi

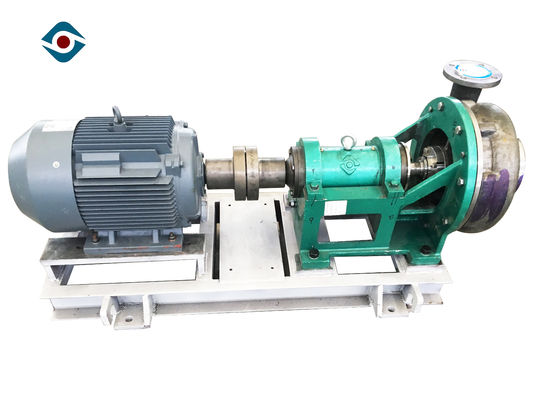

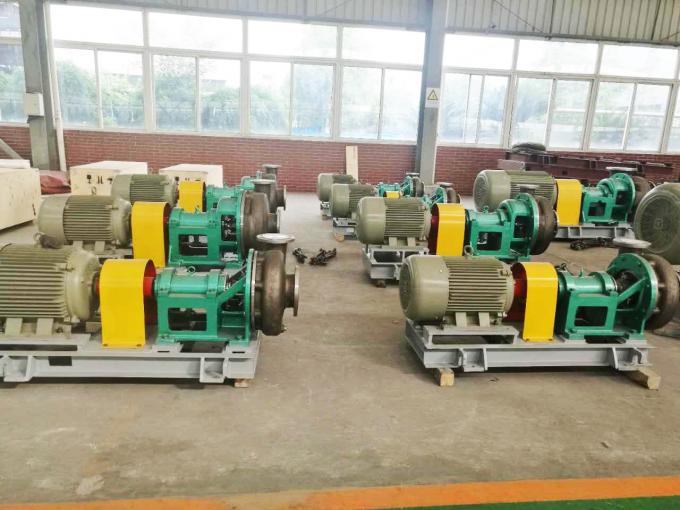

Gambar produk
Faq
1. Q: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen yang didirikan pada tahun 1995, produsen profesional pompa proses kimia dan mixer hemat energi dengan pengalaman lebih dari 20 tahun.
2. Q: Apa waktu pengiriman Anda?
A: Pesanan batch akan dikirim dalam waktu 40 hari kerja setelah menerima setoran.
3. Q: Apa kebijakan layanan garansi Anda?
A: 12 Bulan untuk semua produk, dan beberapa garansi produk adalah 24 bulan.
4. T: Informasi apa yang perlu saya tawarkan untuk penawaran?
A: Sedang: ____________ PH: ________
Gravitasi Spesifik: _______ Suhu: _________
Kapasitas / Aliran: ________ m3 / jam Head: _________m
Tegangan: ____________V Frekuensi: _________Hz
Kekuasaan: _____________ KW
5. Q: Berapa jumlah minimum Anda?
A: Satu set juga menyambut kami.
