Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Teori: | Pompa sentrifugal | MAX FLOW: | 1000m3 / jam |
---|---|---|---|
Max Head: | 120m | Tekanan: | 1.6Mpa |
warna: | Disesuaikan | Standar atau tidak standar: | Standar |
Nama: | Efisiensi Tinggi Sentrifugal Satu Tahap Horisontal Pompa Kimia Aksial Split Casting | Struktur: | Single-tahap pompa |
Bahan bakar: | Listrik | Bahan: | Besi Cor, Besi cor / stainless steel, A51), paduan Hi-Cr (A05 |
Cahaya Tinggi: | horizontal split case centrifugal pump,industrial centrifugal pumps |

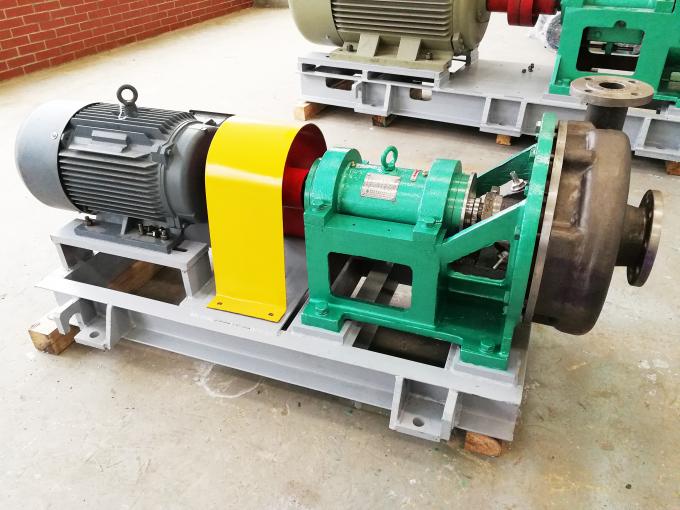

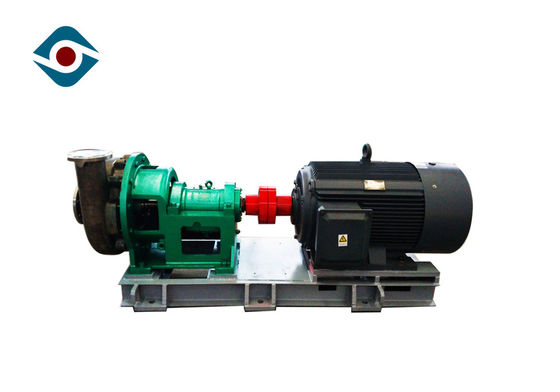

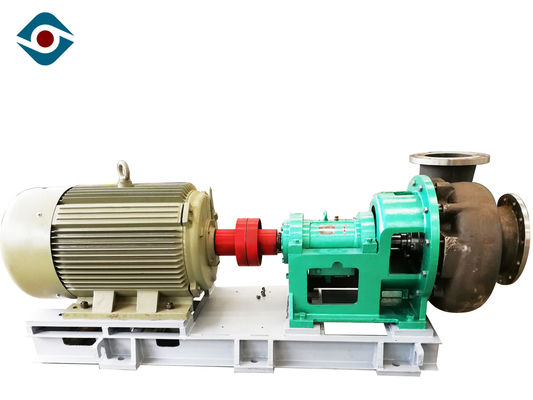

End Hisap Horisontal Pompa Sentrifugal Multistage untuk Asam Kimia Alkali Cair
fitur
pompa sentrifugal horisontal anti-korosi dan tahan aus
struktur umum saat ini: dukungan braket dan bentuk pintu belakang
perawatan yang aman dan nyaman
dipertukarkan besar
mengikuti standar HG20592-2000PN16Mpa
impeller casting integral
tubuh pompa mengadopsi desain saluran aliran luas
cocok untuk konten padat tinggi, viskositas tinggi dan media kristalisasi mudah
Data kinerja
Kapasitas: 8 ~ 800 m³ / jam
Head: 10 ~ 90 m
Efisiensi Maksimal: 70%
Diameter: 200mm ~ 470mm
NPSH: 1.4m ~ 4.5m
Daya Motor Max yang Diijinkan: 315 kw
Diizinkan Ukuran Partikel Maks: 20 mm
Tipe Segel: Segel mekanis / segel dinamis / segel pengepakan
Berat Pompa: hingga 3000kg
RPM: 1450 r / mnt
Bahan: Logam (sesuai dengan kondisi kerja)
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Dimensi Instalasi
Parameter Teknis
model | Performa Air Bersih | ||||||
mengalir (m3 / jam) | kepala (m) | kecepatan (r / mnt) | maksimum efisiensi (%) | NPSH (NPSHr) m | berat kepala pompa KG | komponen poros | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
Detail
Penerapan Bidang
Layanan kami
1. Masa Garansi: satu tahun (Perhatian: rentang garansi Mesin tidak termasuk Suku Cadang yang rusak;
Untuk bagian lain, menyediakan komponen gratis baru untuk klien dalam masa garansi)
2. Mendukung teknik tangki air pencampuran stainless steel
3. Kereta gratis menggunakan mesin dan perbaikan gratis
