Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Arus: | Hingga 1000m3 / jam | Kepala: | Hingga 120m |
---|---|---|---|
Kecepatan: | 1450rpm-2900rpm | Nama lain: | Pompa Sentrifugal Proses Kimia |
Sumber daya: | Listrik | tegangan: | 220V, 380V, 440V |
Arah rotasi: | Searah jarum jam dari Drive End | MOQ: | 1 Set |
Cahaya Tinggi: | high pressure chemical pump,electric chemical pump |

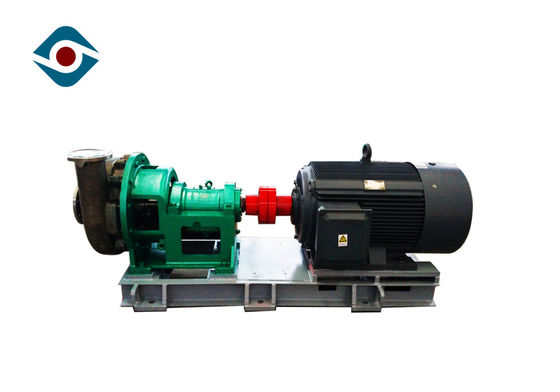

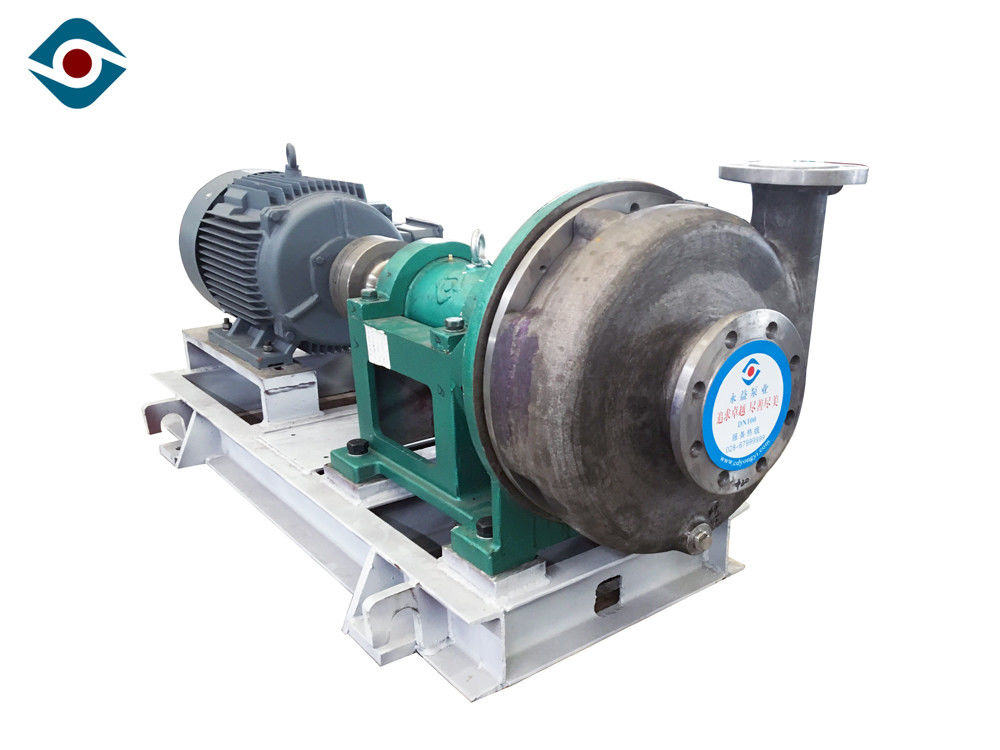

Pompa Kimia Industri Listrik Impeller Terbuka / Pompa Sentrifugal Volute
Prinsip bekerja
Prinsip kerja pompa sentrifugal adalah sebagai berikut:
1. Melalui suction flange, cairan mengalir melalui hub suction ke impeller yang berputar.
2. Poros pompa menyerap energi mekanik dari motor listrik, dan mengubah energi listrik menjadi energi mekanik.
3. Pisau yang terpasang pada poros mengerahkan kekuatan pada fluida dan meningkatkan momen sudutnya, sehingga tekanan dan kecepatan absolut meningkat.
4. Akibatnya energi dipindahkan ke fluida.
Rincian Produk
Kapasitas: 8 ~ 800 m³ / jam |
Head: 10 ~ 90 m |
Efisiensi Maksimal: 70% |
Diameter: 200mm ~ 470mm |
Diizinkan Ukuran Partikel Maks: 20 mm |
Tipe Segel: Segel mekanis / segel dinamis / segel pengepakan |
Berat Pompa: hingga 3000kg |
RPM: 1450 r / mnt |
fitur
Seri WD anti-korosi dan pompa sentrifugal horizontal tahan aus mengadopsi struktur umum saat ini: dukungan braket dan bentuk pintu belakang, yang membuat pompa pembongkaran dan perawatan aman dan nyaman, dan biaya perawatan dan perbaikan rendah.
Pompa seri WD mengadopsi impeller casting integral. Bak pompa mengadopsi desain saluran aliran luas, yang membuat pompa beradaptasi dengan kondisi kerja dan memiliki kemampuan pompa yang kuat. Ini sangat cocok untuk konten padat tinggi, viskositas tinggi dan media kristalisasi mudah. Ini memiliki efisiensi tinggi dan kinerja anti-kavitasi yang sangat baik.
Badan bantalan mengadopsi desain struktural yang dapat digerakkan secara aksial, yang dapat menyesuaikan jarak aksial antara impeller bantu dan ruang pengemasan tanpa membongkar pompa.
Parameter Teknis
model | Performa Air Bersih | ||||||
mengalir (m3 / jam) | kepala (m) | kecepatan (r / mnt) | maksimum efisiensi (%) | NPSH (NPSHr) m | berat kepala pompa KG | komponen poros | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |

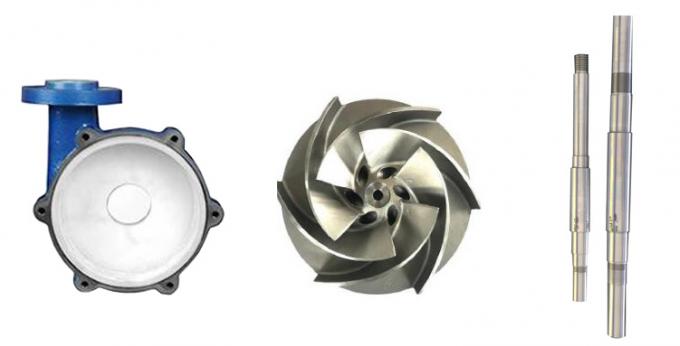

Keterangan lebih lanjut
Kasus pompa:
1. anil suhu tinggi
2. tidak ada retak
3. tidak ada pencemaran nama baik
4. dijamin selama sepuluh tahun
Bantalan:
1. pilih bahan
2. jaminan kualitas
3. tanpa gesekan
4. lebih efisien
Impeller:
1. berbagai jenis impeller
2. permeabilitas tinggi
3. ketahanan korosi dan ketahanan aus
