Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Teori: | Pompa sentrifugal | MAX FLOW: | 1000m3 / jam |
|---|---|---|---|
| Max Head: | 120m | Merek: | Chengdu Yongyi |
| warna: | Disesuaikan | OEM: | Selamat datang |
| Struktur: | Single-tahap pompa | Bahan bakar: | Listrik |
| Nama Produk: | Pompa Horisontal Sentrifugal Stainless Steel Tahan Suhu Tinggi | ||
| Cahaya Tinggi: | horizontal split case centrifugal pump,industrial centrifugal pumps |
||
Listrik Stainless Steel Horizontal Centrifugal Pump Tahan Suhu Tinggi
Deskripsi Produk
1. Pompa sentrifugal tahan korosi horisontal, dengan saluran aliran impeller yang luas dan kinerja hidrolik yang unggul.
2. Selubung belakang impeller dilengkapi dengan blade belakang, yang dapat mengurangi kebocoran media.
3. Variabel jenis segel poros (termasuk segel mekanis, segel dinamis + segel pengepakan, segel dinamis + segel tipe K) diadopsi untuk memenuhi persyaratan penyegelan poros untuk membawa media variabel
Fitur Struktur
Radial split, pintu belakang, pompa sentrifugal volute suction single stage tunggal
Impeller: impeller terbuka, impeller semi-terbuka, impeller vortex dan impeller tertutup.
Impeller tertutup dirancang sebagai impeller aliran lebar sesuai dengan prinsip aliran multi-fase, yang bermanfaat bagi lewatnya media padat tanpa menyumbat
impeller dirancang dengan bilah belakang
bilah belakang depan digunakan untuk mencegah medium mengalir kembali ke lubang masuk pompa
pisau digunakan untuk mengurangi tekanan kebocoran aksial dan menyeimbangkan gaya aksial
impeller dipasang pada poros dengan pas kerucut untuk perakitan mudah dan pembongkaran
impeler diikat dengan mur impeller dan sekrup pengunci
Aplikasi
Asam organik dan anorganik: asam nitrat, asam sulfat, asam klorida dan asam fosfat.
Sodium hydroxide atau sodium carbonate, dll. Larutan alkali.
Senyawa organik dan bahan baku dan produk korosif lainnya.
Parameter Teknis
model | Performa Air Bersih | ||||||
mengalir (m3 / jam) | kepala (m) | kecepatan (r / mnt) | maksimum efisiensi (%) | NPSH (NPSHr) m | berat kepala pompa KG | komponen poros | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |
Spesifikasi kerja
Aliran : 8-1000m3 / jam
Kepala : 15-120m
Putar Kecepatan : <1500rpm
Tekanan : 1.6MPa
Suhu : -50 ℃ -130 ℃
Motoe Power : 5.5-315KW
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |

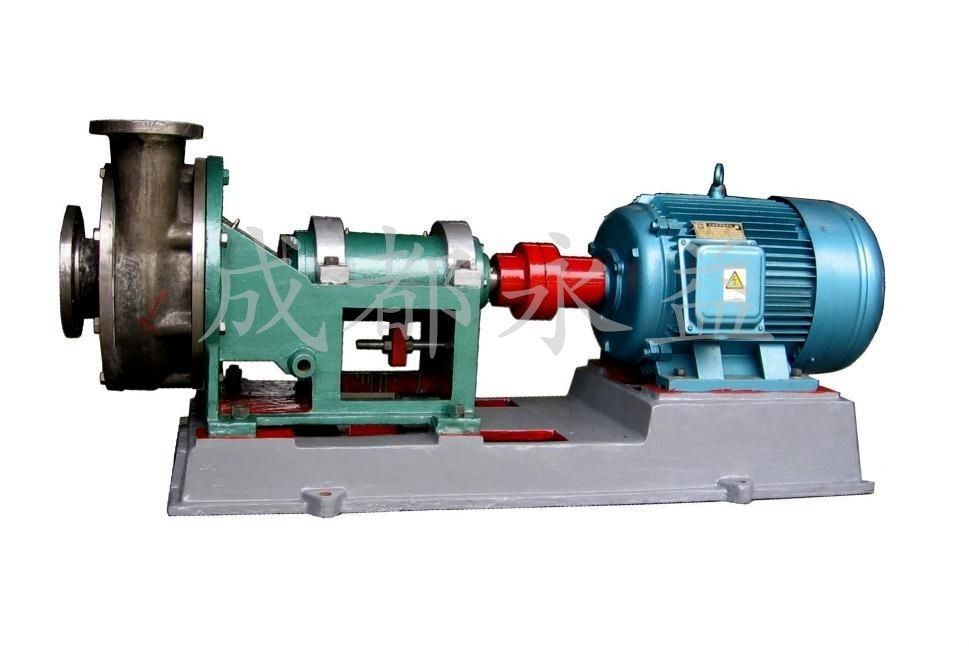

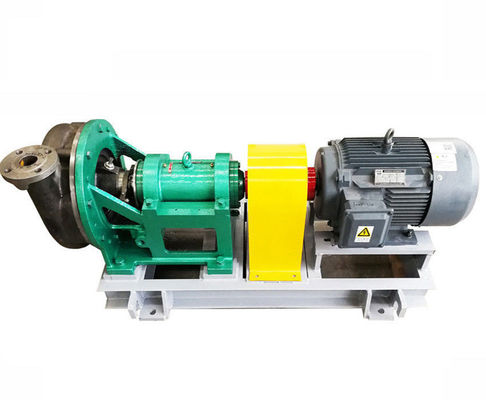

Gambar produk
Prosedur
Pengepakan dan pengiriman
OEM | Dapat diterima |
MOQ | 1 Set |
Harga | Dapat dinegosiasikan |
Pelabuhan | Shanghai |
Pembayaran | T / T, L / C, Western Union |
Pengemasan | Ekspor kasus kayu atau sesuai permintaan pelanggan |
Waktu pengiriman | 40 hari sesuai dengan jumlah pesanan |
pengiriman | Melalui laut, melalui udara, dengan kereta api |
