Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Teori: | Pompa sentrifugal | MAX FLOW: | 1000m3 / jam |
---|---|---|---|
Max Head: | 120m | Tekanan: | 1.6Mpa |
Suhu: | -50-130 ℃ | warna: | Disesuaikan |
Standar atau tidak standar: | Standar | Nama: | Efisiensi Tinggi Sentrifugal Satu Tahap Horisontal Pompa Kimia Aksial Split Casting |
Struktur: | Single-tahap pompa | ||
Cahaya Tinggi: | horizontal high pressure centrifugal pump,industrial centrifugal pumps |

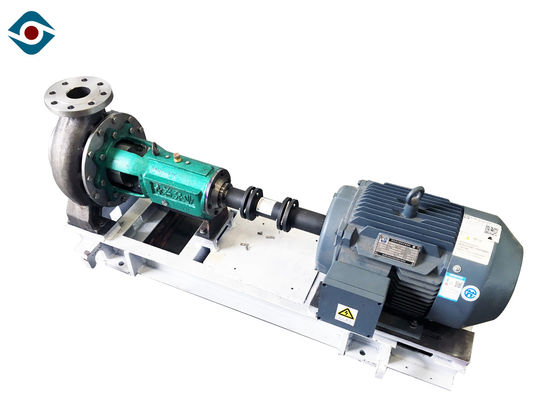

Pompa Sentrifugal Horizontal Tugas Berat Industri, Pompa Kimia Anti Korosif
Deskripsi Produk
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Data kinerja
Kapasitas: | 8 ~ 800 m³ / jam |
Kepala: | 10 ~ 90 m |
Efisiensi maksimal: | 70% |
Diameter: | 200mm ~ 470mm |
NPSH: | 1.4m ~ 4.5m |
Daya Motor Max yang Diijinkan: | 315 kw |
Diizinkan Ukuran Partikel Maks: | 20 mm |
Jenis segel: | Segel mekanis / segel dinamis / segel pengepakan |
Berat pompa: | hingga 3000 kg |
RPM: | 1450 r / mnt |
Bahan: | Logam (sesuai dengan kondisi kerja) |
fitur
pompa sentrifugal horisontal anti-korosi dan tahan aus
struktur umum saat ini: dukungan braket dan bentuk pintu belakang
perawatan yang aman dan nyaman
dipertukarkan besar
mengikuti standar HG20592-2000PN16Mpa
impeller casting integral
tubuh pompa mengadopsi desain saluran aliran luas
cocok untuk konten padat tinggi, viskositas tinggi dan media kristalisasi mudah
Deskripsi Struktur
Braket bodi bantalan
Braket badan bantalan pompa WD adalah struktur rangka dari besi cor (HT200, HT250) dengan kekakuan yang cukup dan penyerapan goncangan tertentu, perannya adalah untuk mendukung badan pompa dan badan bantalan.
Bantalan tubuh
Bak bantalan dilengkapi dengan bantalan gulir untuk mendukung gaya radial dan aksial poros pompa. Pompa WD dilengkapi dengan dua bantalan bola kontak sudut baris tunggal pada sisi sambungan untuk menahan gaya aksial dan radial. Bantalan rol silinder baris tunggal dipasang pada sisi pompa untuk menahan gaya radial. Pelat penahan air 316L ditempatkan di ujung depan kelenjar bantalan depan untuk mencegah media atau cairan lain memasuki bantalan depan.
Parameter Teknis
model | Performa Air Bersih | ||||||
mengalir (m3 / jam) | kepala (m) | kecepatan (r / mnt) | maksimum efisiensi (%) | NPSH (NPSHr) m | berat kepala pompa KG | komponen poros | |
40WD-250 | 8-20 | 15-28 | 1450 | 39 | 0,6 | 141 | 45 |
40WD-310 | 8-40 | 23-42 | 1450 | 45 | 1 | 257 | 55 |
40WD-350 | 8-45 | 35-54 | 1450 | 37 | 1 | 271 | 55 |
50WD-250 | 10-30 | 15-28 | 1450 | 40 | 0,7 | 146 | 45 |
50WD-310 | 15-60 | 25-42 | 1450 | 45 | 1.1 | 262 | 55 |
50WD-350 | 15-70 | 35-54 | 1450 | 50 | 1.1 | 286 | 55 |
50WD-400 | 20-75 | 50-75 | 1450 | 45 | 1.1 | 483 | 70 |
65WD-250 | 30-70 | 15-28 | 1450 | 48 | 1.1 | 149 | 45 |
65WD-310 | 30-90 | 25-40 | 1450 | 57 | 1.4 | 274 | 55 |
65WD-350 | 40-100 | 35-54 | 1450 | 59 | 1.5 | 280 | 55 |
65WD-400 | 50-120 | 45-75 | 1450 | 55 | 1.7 | 495 | 70 |
65WD-450 | 50-120 | 70-95 | 1450 | 52 | 1.7 | 524 | 70 |
80WD-250 | 70-100 | 15-25 | 1450 | 61 | 1.5 | 153 | 45 |
80WD-310 | 70-120 | 25-40 | 1450 | 62 | 1.7 | 288 | 55 |
80WD-350 | 70-160 | 35-52 | 1450 | 65 | 2.0 | 295 | 55 |
80WD-400 | 70-160 | 50-75 | 1450 | 62 | 2.0 | 500 | 70 |
80WD-450 | 70-160 | 70-95 | 1450 | 60 | 2.0 | 539 | 70 |
100WD-310 | 100-150 | 20-38 | 1450 | 65 | 1.9 | 293 | 55 |
100WD-350 | 100-220 | 35-50 | 1450 | 65 | 2.5 | 299 | 55 |
100WD-400 | 100-220 | 40-72 | 1450 | 65 | 2.5 | 529 | 70 |
125WD-310 | 120-260 | 18-36 | 1450 | 67 | 2.8 | 304 | 55 |
125WD-350 | 120-300 | 35-50 | 1450 | 68 | 3.2 | 307 | 55 |
125WD-400 | 140-350 | 45-70 | 1450 | 70 | 3.4 | 559 | 70 |
125WD-450 | 150-360 | 65-90 | 1450 | 67 | 3.6 | 741 | 80 |
150WD-310 | 200-400 | 18-35 | 1450 | 72 | 3.8 | 332 | 55 |
150WD-350 | 200-450 | 15-48 | 1450 | 75 | 4.2 | 333 | 55 |
150WD-400 | 200-450 | 40-65 | 1450 | 73 | 4.2 | 597 | 70 |
150WD-450 | 200-500 | 60-80 | 1450 | 67 | 4.5 | 753 | 80 |
200WD-350 | 300-600 | 28-47 | 1450 | 79 | 5 | 583 | 70 |
200WD-430 | 300-650 | 50-65 | 1450 | 75 | 5.2 | 765 | 80 |
250WD-350 | 400-900 | 26-45 | 1450 | 79 | 6.5 | 850 | 80 |
250WD-430 | 400-900 | 50-61 | 1450 | 75 | 6.5 | 910 | 90 |

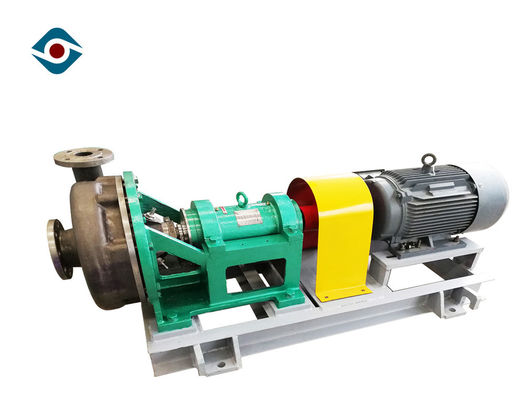

Produk menunjukkan
Penerapan Bidang
Bahan Kimia Harian | Facial Foam, Gel Rambut, Pewarna Rambut, Pasta Gigi, Shampo, Semir Sepatu, Kosmestik dll. |
Farmasi | Cairan Nutrisi, Obat Paten Tradisional Cina, Obat Minyak, Produk Biologis dll. |
Industri kimia | Lemak, Dissolvent, Resin, Cat, Pigmen, Agen Minyak dll |
Industri Lainnya | Industri Konstruksi, Industri Plastik, Industri Tekstil, Agen Floatation Batubara dll. |
Faq
1. Q: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen yang didirikan pada tahun 1995, produsen profesional pompa proses kimia dan mixer hemat energi dengan pengalaman lebih dari 20 tahun.
2. Q: Apa waktu pengiriman Anda?
A: Pesanan batch akan dikirim dalam waktu 40 hari kerja setelah menerima setoran.
3. Q: Apa kebijakan layanan garansi Anda?
A: 12 Bulan untuk semua produk, dan beberapa garansi produk adalah 24 bulan.
4. T: Informasi apa yang perlu saya tawarkan untuk penawaran?
A: Sedang: ____________ PH: ________
Gravitasi Spesifik: _______ Suhu: _________
Kapasitas / Aliran: ________ m3 / jam Head: _________m
Tegangan: ____________V Frekuensi: _________Hz
Kekuasaan: _____________ KW
5. Q: Berapa jumlah minimum Anda?
A: Satu set juga menyambut kami.
