Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Teori: | Pompa sentrifugal | Arus: | 8-1000m3 / jam |
---|---|---|---|
Kepala: | 15-120 m | Tekanan: | 1.6Mpa |
Suhu: | -50-130 ℃ | Kecepatan: | 1500 rpm |
cairan: | Asam dan Alkali | Merek: | Chengdu yongyi |
warna: | Disesuaikan | OEM: | Selamat datang |
Menyoroti: | horisontal pompa sentrifugal tekanan tinggi,pompa sentrifugal kasus split horisontal |
Pompa Sentrifugal Satu Tahap Horizontal Tahan Korosi Untuk Asam Dan Alkali
Spesifikasi Data
Diameter: 200mm ~ 470mm
Kapasitas: 8 ~ 800 m³ / jam
Head: 10 ~ 90 m
NPSH: 1.4m ~ 4.5m
Efisiensi Maksimal: 70%
Tipe Segel: Segel mekanis / segel dinamis / segel pengepakan
Berat Pompa: hingga 3000kg
RPM: 1450 r / mnt
Bahan: logam resistansi korosif
Daya Motor Maks: 315 kw
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |

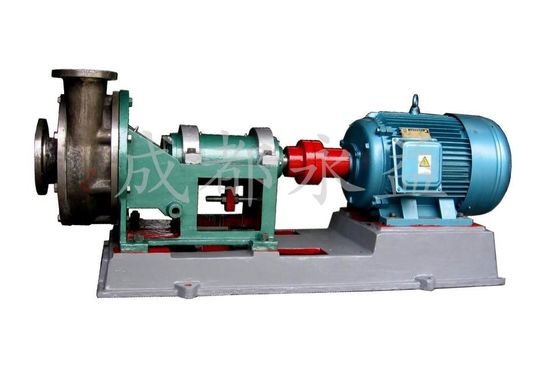

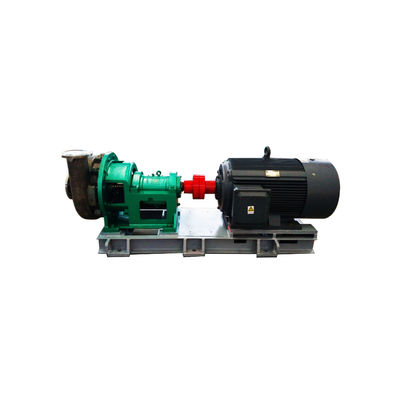

Gambar produk
Fitur Struktur / Keuntungan:
Radial split, pintu belakang, pompa sentrifugal volute suction single stage tunggal
Impeller memiliki multi tipe: struktur tertutup, semi terbuka, terbuka penuh, dan berputar
Blade belakang digunakan untuk menyeimbangkan gaya aksial dan mencegah partikel padat memasuki segel
Volute pompa adalah ujung hisap, outlet tangensial, dan struktur penopang penopang.
Tubuh bantalan dilumasi dengan minyak atau minyak
Segel poros dapat berupa segel mekanis atau impeller + pembungkus segel dinamis
Fitur Impeller
1) Impeller dirancang sebagai impeller terbuka, impeller semi-terbuka, impeller vortex dan impeller tertutup.
2) Impeller tertutup dirancang sebagai impeller aliran lebar sesuai dengan prinsip aliran multi-fase, yang bermanfaat untuk lewatnya media padat tanpa menyumbat
3) Baling-baling dirancang dengan bilah belakang, dan bilah belakang depan digunakan untuk mencegah media mengalir kembali ke saluran masuk pompa.
4) Pisau digunakan untuk mengurangi tekanan kebocoran aksial dan menyeimbangkan gaya aksial.
5) Impeller dipasang pada poros dengan pas kerucut untuk perakitan mudah dan pembongkaran.
6) Impeler diikat dengan mur impeller dan sekrup pengunci.
Aplikasi
Industri alkali: larutan induk dari air garam amoniak untuk produksi soda dikalsinasi, amonia dan soda, alkali kaustik untuk produksi chloralkali, produk klor, klorat, hipoklorit dll.
Nonferrous metallurgy: pengangkutan elektrolit dari tembaga dan nikel yang dielektrolisis, kabut asam / minuman keras untuk produksi kobalt, pulp bijih untuk produksi seng, ammonium vanadate untuk produksi vanadium dan produksi cairan asam thiourea yang dilupakan.
Industri baja: pelapisan, pencucian asam,
pengolahan asam limbah. industri Asam: asam nitrat, asam sulfat, asam klorida, asam fosfat, asam asetat dll.
Petrokimia: aldehida olahan minyak bumi, alky | produksi benzena.
Industri serat sintetis dan plastik: produksi, tenun, dan pewarnaan serat poliester dan PVC.
Pembuatan kertas: membawa cairan mendidih dari pulp dan cairan pemutih.
Industri pupuk kimia: produksi urea dan amonium nitrat.
Farmasi: produksi obat-obatan dan pestisida.
Perlindungan lingkungan: mengangkut kabut asam / minuman keras.
