Teori: | Sentrifugal | Arus: | Maks 2000m3 / jam |
---|---|---|---|
Kepala: | Maks 160 m | Kecepatan: | 1450 atau 2900rpm |
Fitur: | Kinerja Tinggi | frekuensi: | 50Hz atau 60Hz |
Efisiensi: | Maks 65% | ||
Menyoroti: | pompa proses kimia sentrifugal,pompa proses industri |
Pompa sentrifugal kimia tahan oksidasi kuat kinerja tinggi untuk proses cat semprot
Satu tahap, pompa sentrifugal cantilever horisontal hisap tunggal
Hisapnya horisontal, pelepasannya vertikal dan keduanya dilemparkan bersama-sama dengan badan pompa.
Badan pompa adalah pompa volute split radial dan didukung oleh jangkar.
Ada dua cara untuk menyeimbangkan gaya aksial pompa: ketika diameter nominal impeller kurang dari atau sama dengan 250mm, bilah belakang digunakan untuk menyeimbangkan gaya; ketika diameter nominal impeller lebih besar dari atau sama dengan 315mm, cincin penyegelan dan lubang keseimbangan digunakan untuk menyeimbangkan gaya. Gaya aksial residual diserap oleh satu set bantalan bola kontak sudut.
Model dan Parameter
Model | Nilai Kecepatan n = 2900r / mnt | Nilai Kecepatann = 1450r / mnt | |||||||||||||
Impeller | Aliran Q (m3 / jam) | Kepala H (m) | Kepadatan Relatif ρ = 1,00 | Kepadatan Relatif ρ = 1,84 | Impeller | Mengalir (m3 / jam) | Head H (m) | Kepadatan relatif ρ = 1,00 | Kepadatan relatif ρ = 1,84 | ||||||
Daya dan Model Motor | Daya dan Model Motor | ||||||||||||||
Kw | Kw | Kw | Kw | ||||||||||||
YCZ80 / 250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ80 / 315 | SEBUAH | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | SEBUAH | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ80 / 400 | SEBUAH | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225M-4 | |||||||||||
D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ100 / 200 | SEBUAH | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | SEBUAH | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ100 / 250 | SEBUAH | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | SEBUAH | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ100 / 315 | SEBUAH | 270 | 135 | 160 | 315L1-2 | SEBUAH | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
M. | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 |

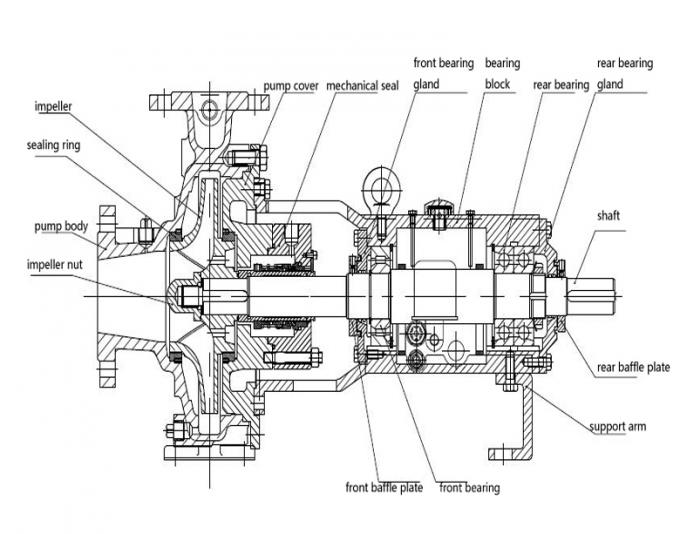

Fitur Desain Struktur
1. Integral casting tertutup impeller: Impeller memiliki bilah belakang atau lubang keseimbangan, yang dapat mengurangi tekanan aksial dan tekanan ruang segel, memperpanjang masa pakai bearing
2. Rol silinder dan bantalan kontak sudut: menanggung beban radial yang lebih besar dan beban aksial, dan memperkuat kekakuan keseluruhan poros pompa.
3. Ruang penyimpanan oli, pengukur level oli konstan, dan colokan ventilasi udara: memastikan pelumasan dan pendinginan bearing

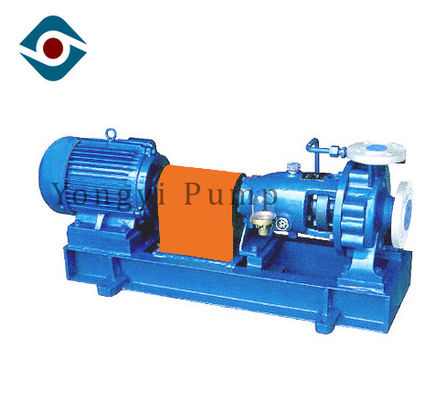

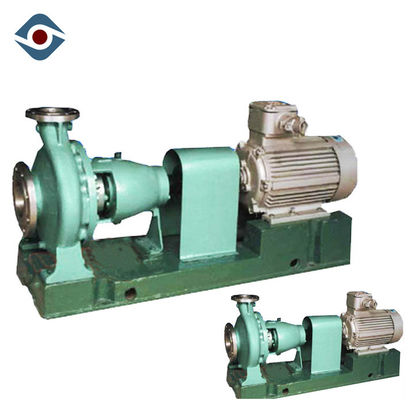

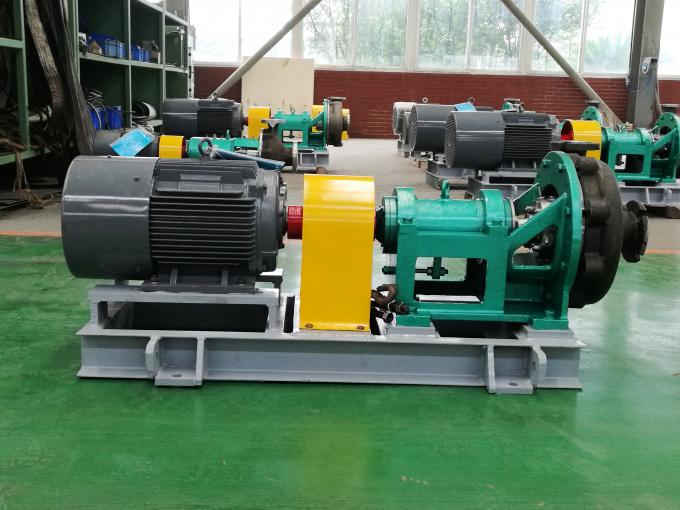

Gambar produk
Paket
Kami memiliki kasing kayu bebas fumigasi untuk melindungi alat berat dari kerusakan selama pengiriman jarak jauh.
