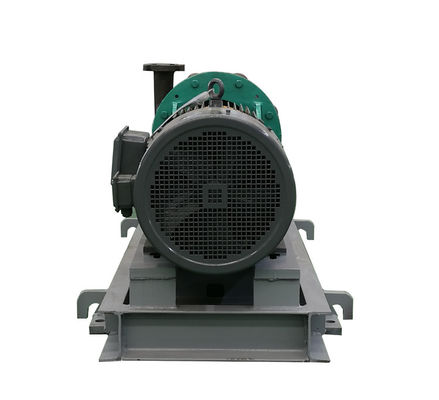

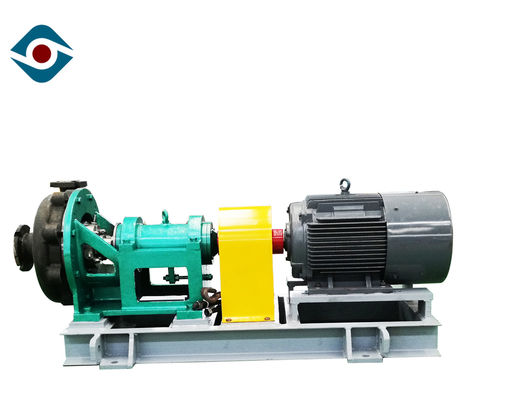

Open Type Back Pull Out Centrifugal Self Priming Pumps Pemasangan Horizontal

Open Type Back Pull-out Instalasi Horizontal Pompa Self-priming Pompa Sentrifugal

Data Operasi

Ukuran Debit: 20mm ~ 250mm

Ukuran inlet: 32mm ~ 300mm

Kapasitas: 4 ~ 2000m³ / jam

Head: 2 ~ 160m

Efisiensi Maksimal: 65%

NPSH: 0m ~ 3.5m

Jenis Impeller: tertutup / setengah terbuka

RPM: 1450r / mnt ~ 2900rpm

Konstruksi

• segel pengepakan atau segel mekanis
• instalasi horisontal
• Diameter Nominal: DN32 ～ DN300
• impeller terbuka yang tahan kotoran
• jarak bebas dari baling-baling dapat disesuaikan secara optimal dari luar
• hisap horisontal dan pelepasan vertikal
• pompa volute split radial

Bahan

• Baja Karbon Abu-abu Baja Cor dinilai (Wcb)
• Baja Paduan Cf8
• Cf8m Cf3
• Cf3m (Ss-316l) Alloy 20
• Cd4mcu. Cd4mcu. Nickle Ni-Alloys Nickle Ni-Alloys
• Ni-Resist 2-1nicl
• R55 Hastelloy- B / C
• Gun Metal / Bronze

Fitur Struktur

• Standar ISO5199 dan GB / T5656

• berdasarkan pada model hidrolik canggih, efisiensi lebih tinggi

• fleksibilitas tinggi dan rentang aplikasi yang luas

• desain pull-back: mengurangi biaya perawatan dan perbaikan

• bagian yang dapat dipertukarkan

• Flange standar GB / T9113.1-2000PN2.5MPa

Detail

Pump Casing: volute case design, radial split with integrated feet, provide excellent resistance to pipeline loads and improved reliability. Pump Casing: desain case volute, split radial dengan kaki terintegrasi, memberikan ketahanan yang sangat baik terhadap beban pipa dan peningkatan keandalan. The pull-out design makes it possible to remove the rotating element without affecting the motor's bushing operation. Desain penarik memungkinkan untuk melepaskan elemen yang berputar tanpa mempengaruhi operasi bushing motor.

Impeller: Inpleller is inblock cast. Impeller: Inpleller adalah inblock cast. There are two ways to balance the axial force of the pump: when the nominal diameter of the impeller is less than or equal to 250mm, the back blade is used to balance the force; Ada dua cara untuk menyeimbangkan gaya aksial pompa: ketika diameter nominal impeller kurang dari atau sama dengan 250mm, bilah belakang digunakan untuk menyeimbangkan gaya; when the nominal diameter of the impeller is larger than or equal to 315mm, the sealing ring and the balance hole are used to balance the force. ketika diameter nominal impeller lebih besar dari atau sama dengan 315mm, cincin penyegelan dan lubang keseimbangan digunakan untuk menyeimbangkan gaya. The residual axial force is absorbed by a set of angular contact ball bearings. Gaya aksial residual diserap oleh satu set bantalan bola kontak sudut.

Shaft Seal: The dimension of the shaft seal cavity meets the requirements of various shaft seal types. Segel poros: Dimensi lubang segel poros memenuhi persyaratan berbagai jenis segel poros. Packing seal, single end mechanical seal, pressure double seal, pressureless double seal, and cartridge mechanical seal can be used to meet customers' need. Segel pengepakan, segel mekanis ujung tunggal, segel tekanan ganda, segel ganda tanpa tekanan, dan segel mekanis kartrid dapat digunakan untuk memenuhi kebutuhan pelanggan.
