Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
MAX FLOW: | 1000m3 / jam | Max Head: | 120m |
---|---|---|---|
Penampilan: | Disesuaikan | Struktur: | Satu tahap |
tegangan: | 380V | Nama lain: | Pompa Asam |
Menyoroti: | pompa kimia tekanan tinggi,pompa kimia listrik |

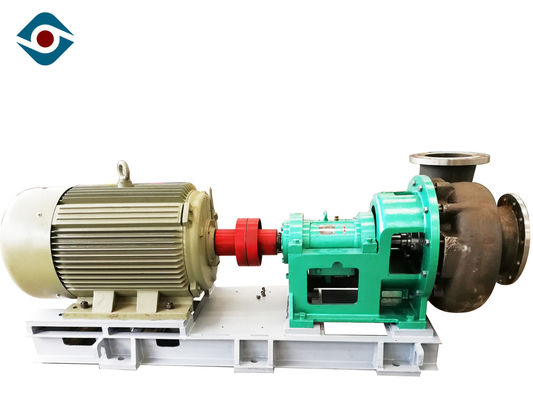

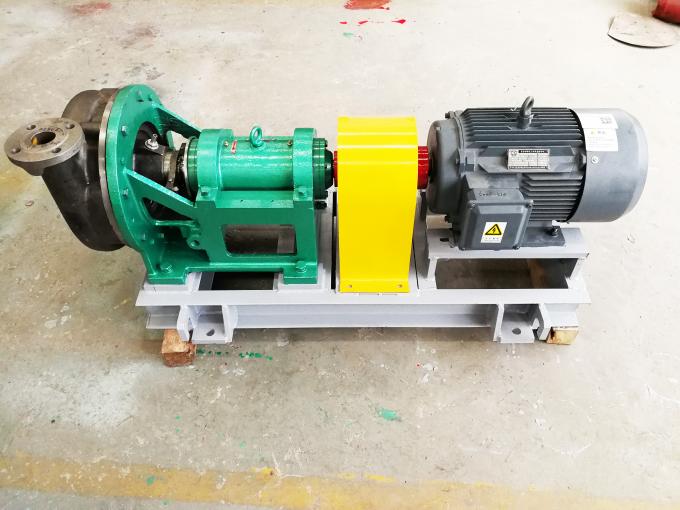

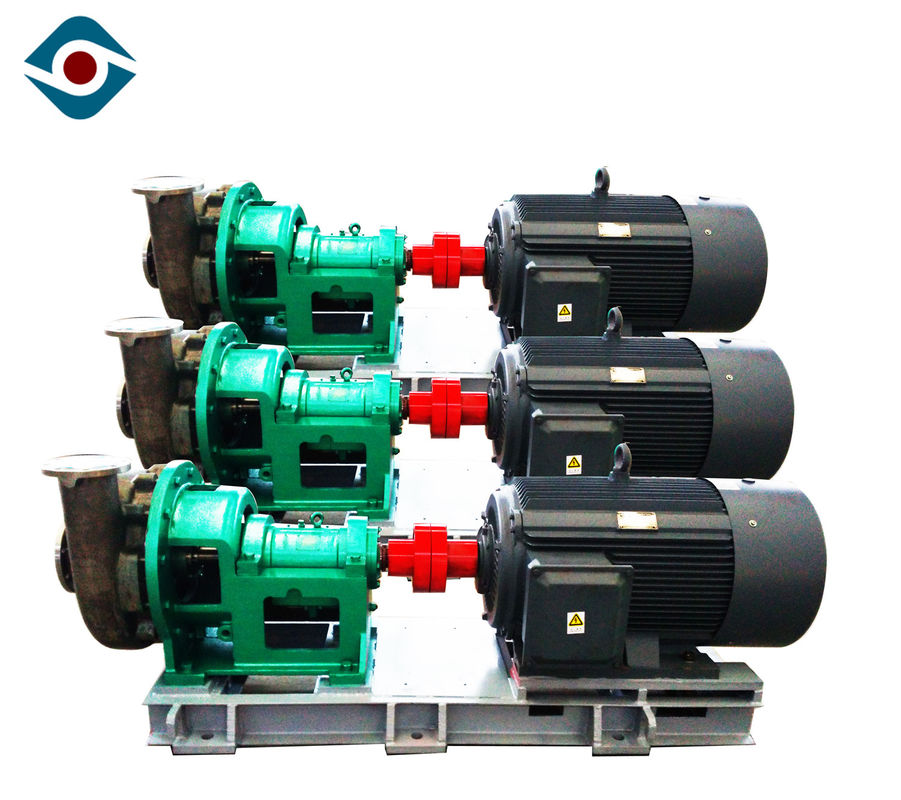

Duplex Stainless Steel Pompa Asam Sulfat Kuat, Pompa Kimia Tahan Asam
Struktur
Pompa sentrifugal jenis kimia satu tingkat, hisap tunggal, kantilever.
Tersedia struktur yang dipasang di kaki dan di tengah-tengah; Casing split radial.
Bantalan adalah bagian putar yang dapat disesuaikan yang dipasang di rumah bantalan.
Outlet pompa di satu sisi casing.
Segel mekanis diadopsi sebagai penyegelan poros.
Kopling langsung dengan kopling tipe cakar atau kopling fleksibel.

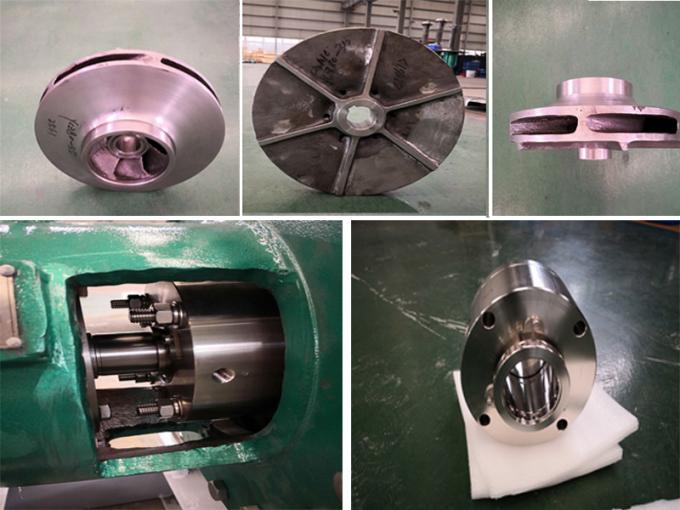

Fitur Pompa
Bantalan Braket Tubuh
Braket badan bantalan pompa WD adalah struktur rangka dari besi cor (HT200, HT250) dengan kekakuan yang cukup dan penyerapan goncangan tertentu, perannya adalah untuk mendukung badan pompa dan badan bantalan.
Bantalan tubuh
Bak bantalan dilengkapi dengan bantalan gulir untuk mendukung gaya radial dan aksial poros pompa. Pompa WD dilengkapi dengan dua bantalan bola kontak sudut baris tunggal pada sisi sambungan untuk menahan gaya aksial dan radial. Bantalan rol silinder baris tunggal dipasang pada sisi pompa untuk menahan gaya radial. Pelat penahan air 316L ditempatkan di ujung depan kelenjar bantalan depan untuk mencegah media atau cairan lain memasuki bantalan depan.
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Dimensi Instalasi
