Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Mengalir: | Hingga 1000m3 / jam | Kepala: | Hingga 120m |
---|---|---|---|
Kecepatan: | 1450rpm-2900rpm | Nama lain: | Pompa Sentrifugal Proses Kimia |
Sumber daya: | Listrik | Tegangan: | 220V, 380V, 440V |
Arah putaran: | Searah jarum jam dari Drive End | MOQ: | 1 set |
Cahaya Tinggi: | chemical centrifugal pump,electric chemical pump |

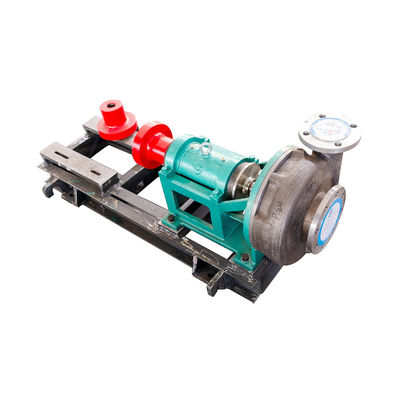

Case Split aksial standar, Proses Tarik Belakang Satu-Tahap Horisontal Pompa Sentrifugal
Gambaran
The horizontal centrifugal pump, the shaft is normally in a horizontal position. Pompa sentrifugal horizontal, poros biasanya dalam posisi horizontal. It is sometimes overhung or placed between bearing design. Terkadang digantung atau ditempatkan di antara desain bantalan. While in case of a vertical pump is one whose shaft is in vertical position. Sedangkan dalam hal pompa vertikal adalah salah satu yang porosnya berada pada posisi vertikal.
1. Melalui suction flange, cairan mengalir melalui hub suction ke impeller yang berputar.
2. Poros pompa menyerap energi mekanik dari motor listrik, dan mengubah energi listrik menjadi energi mekanik.
3. Pisau yang terpasang pada poros mengerahkan kekuatan pada fluida dan meningkatkan momen sudutnya, sehingga tekanan dan kecepatan absolut meningkat.
4. Akibatnya energi dipindahkan ke fluida.
fitur
Seri WD anti-korosi dan pompa sentrifugal horizontal tahan aus mengadopsi struktur umum saat ini: dukungan braket dan bentuk pintu belakang, yang membuat pompa pembongkaran dan pemeliharaan aman dan nyaman, dan biaya perawatan dan perbaikan rendah.
WD series pump adopts integral casting impeller. Pompa seri WD mengadopsi impeller casting integral. The pump body adopts wide flow channel design, which makes the pump adaptable to the working conditions and has strong pump passing ability. Bak pompa mengadopsi desain saluran aliran luas, yang membuat pompa beradaptasi dengan kondisi kerja dan memiliki kemampuan pompa yang kuat. It is especially suitable for high solid content, high viscosity and easy crystallization medium. Ini sangat cocok untuk konten padat tinggi, viskositas tinggi dan media kristalisasi mudah. It has high efficiency and excellent anti-cavitation performance. Ini memiliki efisiensi tinggi dan kinerja anti-kavitasi yang sangat baik.
Badan bantalan mengadopsi desain struktural yang dapat digerakkan secara aksial, yang dapat menyesuaikan jarak aksial antara impeller bantu dan ruang pengemasan tanpa membongkar pompa.
Aplikasi
Tumbuhan Asam Fosfat:H3PO4, H2SO4, HF dan campurannya dengan atau tanpa padatan (gipsum) hingga 40%.
Tanaman Soda Caustic: Chlorinated brine, conc. : Air garam yang diklorinasi, conc. HCL, Dilute H2SO4 etc. HCL, Encerkan H2SO4 dll.
Pabrik Gas Wsahing:Cairan menggosok yang mengandung CL2, BR2, F2, I2, SO2, SO3, CO2, Gas NH3 dll. Dengan padatan menggantikan hastalloy.
Garam Alkali dan Anorganik: metode amoniak-alkali, larutan induk amonia brine yang diproduksi dengan metode gabungan alkali, alkali kaustik, alkali kaustik, klorida dan hipoklorit yang diproduksi oleh alkali membran dan proses membran penukar ion, alkali sulfida, sulfat, hidrogen peroksida dan sejenisnya.
Parameter Teknis
model |
Performa Air Bersih |
||||||
mengalir (m3 / jam) |
kepala (m) |
kecepatan (r / mnt) |
maksimum efisiensi (%) |
NPSH (NPSHr) m |
berat kepala pompa KG |
komponen poros |
|
40WD-250 |
8-20 |
15-28 |
1450 |
39 |
0,6 |
141 |
45 |
40WD-310 |
8-40 |
23-42 |
1450 |
45 |
1 |
257 |
55 |
40WD-350 |
8-45 |
35-54 |
1450 |
37 |
1 |
271 |
55 |
50WD-250 |
10-30 |
15-28 |
1450 |
40 |
0,7 |
146 |
45 |
50WD-310 |
15-60 |
25-42 |
1450 |
45 |
1.1 |
262 |
55 |
50WD-350 |
15-70 |
35-54 |
1450 |
50 |
1.1 |
286 |
55 |
50WD-400 |
20-75 |
50-75 |
1450 |
45 |
1.1 |
483 |
70 |
65WD-250 |
30-70 |
15-28 |
1450 |
48 |
1.1 |
149 |
45 |
65WD-310 |
30-90 |
25-40 |
1450 |
57 |
1.4 |
274 |
55 |
65WD-350 |
40-100 |
35-54 |
1450 |
59 |
1.5 |
280 |
55 |
65WD-400 |
50-120 |
45-75 |
1450 |
55 |
1.7 |
495 |
70 |
65WD-450 |
50-120 |
70-95 |
1450 |
52 |
1.7 |
524 |
70 |
80WD-250 |
70-100 |
15-25 |
1450 |
61 |
1.5 |
153 |
45 |
80WD-310 |
70-120 |
25-40 |
1450 |
62 |
1.7 |
288 |
55 |
80WD-350 |
70-160 |
35-52 |
1450 |
65 |
2.0 |
295 |
55 |
80WD-400 |
70-160 |
50-75 |
1450 |
62 |
2.0 |
500 |
70 |
80WD-450 |
70-160 |
70-95 |
1450 |
60 |
2.0 |
539 |
70 |
100WD-310 |
100-150 |
20-38 |
1450 |
65 |
1.9 |
293 |
55 |
100WD-350 |
100-220 |
35-50 |
1450 |
65 |
2.5 |
299 |
55 |
100WD-400 |
100-220 |
40-72 |
1450 |
65 |
2.5 |
529 |
70 |
125WD-310 |
120-260 |
18-36 |
1450 |
67 |
2.8 |
304 |
55 |
125WD-350 |
120-300 |
35-50 |
1450 |
68 |
3.2 |
307 |
55 |
125WD-400 |
140-350 |
45-70 |
1450 |
70 |
3.4 |
559 |
70 |
125WD-450 |
150-360 |
65-90 |
1450 |
67 |
3.6 |
741 |
80 |
150WD-310 |
200-400 |
18-35 |
1450 |
72 |
3.8 |
332 |
55 |
150WD-350 |
200-450 |
15-48 |
1450 |
75 |
4.2 |
333 |
55 |
150WD-400 |
200-450 |
40-65 |
1450 |
73 |
4.2 |
597 |
70 |
150WD-450 |
200-500 |
60-80 |
1450 |
67 |
4.5 |
753 |
80 |
200WD-350 |
300-600 |
28-47 |
1450 |
79 |
5 |
583 |
70 |
200WD-430 |
300-650 |
50-65 |
1450 |
75 |
5.2 |
765 |
80 |
250WD-350 |
400-900 |
26-45 |
1450 |
79 |
6.5 |
850 |
80 |
250WD-430 |
400-900 |
50-61 |
1450 |
75 |
6.5 |
910 |
90 |
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Keterangan lebih lanjut

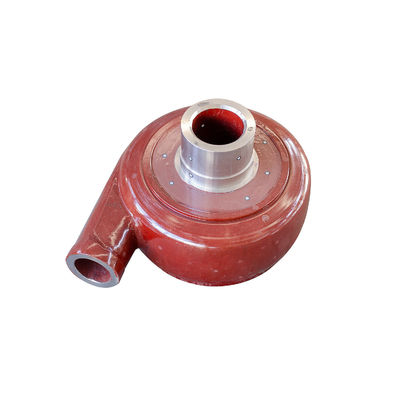

Kasus pompa:
1. anil suhu tinggi
2. tidak ada retak
3. tidak ada pencemaran nama baik
4. dijamin selama sepuluh tahun
Bantalan:
1. pilih bahan
2. jaminan kualitas
3. tanpa gesekan
4. lebih efisien
Impeller:
1. berbagai jenis impeller
2. permeabilitas tinggi
3. ketahanan korosi dan ketahanan aus
