MAX FLOW: | 1000m3 / jam | Max Head: | 120m |
---|---|---|---|
Warna: | Disesuaikan | Kecepatan: | 1450 rpm |
Aplikasi: | Industri kimia | Kata kunci: | Pompa Kimia Horisontal |
Menyoroti: | pompa kimia tekanan tinggi,pompa kimia listrik |

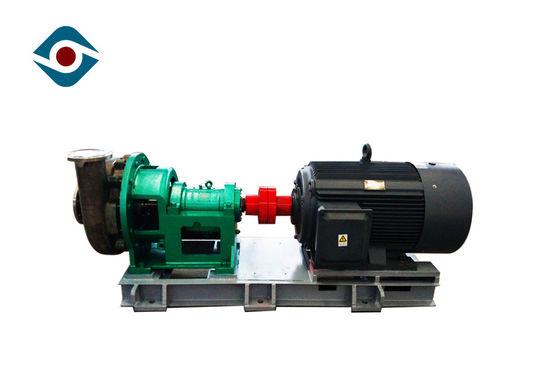

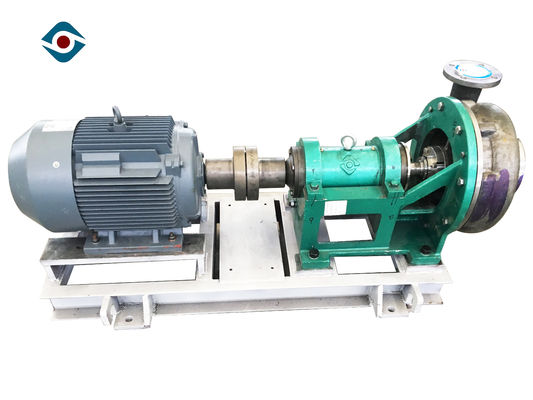

Pompa Perawatan Kimia Industri Fow Tinggi dengan Segel Dinamis untuk Cairan Korosi
Pengantar singkat
fitur
1. WD seri anti-korosi dan tahan aus pompa sentrifugal horisontal mengadopsi struktur umum saat ini: dukungan braket dan bentuk pintu belakang, yang membuat pompa pembongkaran dan pemeliharaan aman dan nyaman, dan biaya perawatan dan perbaikan rendah.
2. WD seri anti-korosi dan tahan aus pompa sentrifugal horisontal mengadopsi desain struktur modular CAD, lebih dari 20 model, hanya 5 bantalan tubuh. Bagian-bagian dari seri yang sama memiliki pertukaran yang baik. Flensa saluran masuk dan keluar pompa WD mengikuti standar HG20592-2000PN16Mpa, dan standar flens yang berbeda dapat diimplementasikan sesuai dengan kebutuhan pengguna.
3. WD seri anti-korosi dan pompa sentrifugal horizontal tahan aus mengadopsi impeller casting integral. Bak pompa mengadopsi desain saluran aliran lebar, yang membuat pompa beradaptasi dengan kondisi kerja dan memiliki kemampuan pompa yang kuat.
4. Ini sangat cocok untuk konten padat tinggi, viskositas tinggi dan media kristalisasi mudah. Ini memiliki efisiensi tinggi dan kinerja anti-kavitasi yang sangat baik.
Rentang spesifikasi
Ukuran Debit: 40mm ~ 200mm
Ukuran inlet: 50mm ~ 250mm
Kapasitas: 8 ~ 800 m³ / jam
Head: 10 ~ 90 m
Efisiensi Maksimal: 70%
NPSH: 1.4m ~ 4.5m
Tipe Segel: segel mekanis / segel dinamis / segel pengepakan
RPM: 1450 r / mnt
Struktur
* 1 | Sekrup pengunci | * 8 | Ruang wakil impeller | 15 | Tutup bantalan depan | 22 | Panci minyak | * 29 | Lengan |
2 | Paking | 9 | O-ring | * 16 | Bantalan depan | 23 | Mur penyesuaian | 30 | Cincin segel air |
* 3 | Kacang impeller | * 10 | Wakil impeller | 17 | Bantalan tubuh | 24 | Sekrup penyesuaian | 31 | Pengisi |
4 | O-ring | * 11 | Ruang pengepakan | 18 | Braket bantalan | 25 | Braket bodi bantalan | 32 | O-ring |
* 5 | Impeller | 12 | O-ring | * 19 | Bantalan belakang | * 26 | sumbu | * 33 | kunci |
* 6 | Memompa tubuh | 13 | Bilas nozzle air | 20 | Penutup bantalan belakang | 27 | Penutup perisai | ||
7 | O-ring | 14 | Pelat penahan air | 21 | Kunci | 28 | Packing kelenjar |
Rincian Produk
Impeller:
Tutup Impeller: Sangat cocok untuk cairan bersih, cairan mengandung partikel padat tipis, cairan tipis
Open Impeller: Sangat cocok untuk cairan bersih, cairan mengandung partikel padat tipis, cairan abrasif, bubur dan stok kertas hingga 8% konsistensi.
Segel mekanis
Segel mekanik ganda:
Seal Mekanik tunggal:
Dimensi Instalasi
