Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Laju alir: | 2000 m3 / jam | Angkat kepala: | 160 m |
|---|---|---|---|
| Tipe: | Pompa Blade | tegangan: | Lebih dari 220V |
| Nama: | Self Priming Pump | Seal Type: | Segel mekanis / Segel pengepakan |
| Tekanan kerja: | 2.5Mpa | ||
| Menyoroti: | pompa proses kimia sentrifugal,pompa transfer kimia |
||

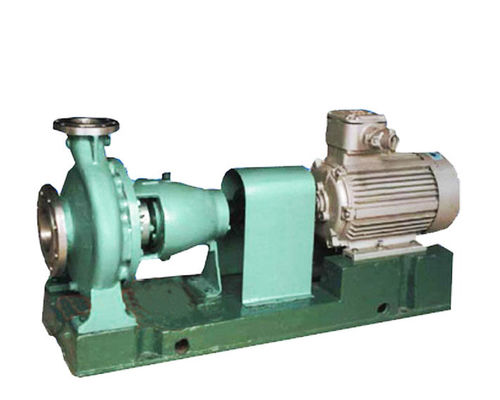

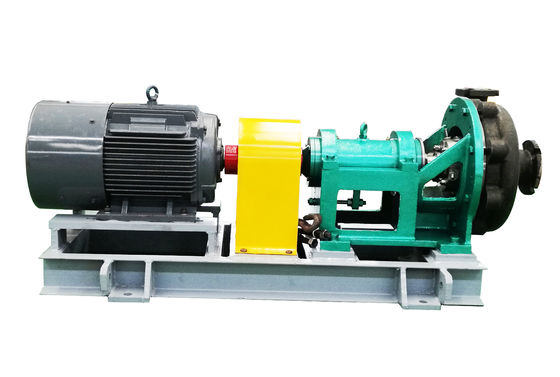

Pompa Sentrifugal Self Priming Tahan Korosi Berkecepatan Tinggi untuk Bahan Kimia Suhu Tinggi
Data Operasi
Tabel Kinerja
| Model | Nilai Kecepatan n = 2900r / mnt | Nilai Kecepatann = 1450r / mnt | |||||||||||||
| Impeller | Kapasitas Q (m3 / jam) | Kepala H (m) | Kepadatan Relatif ρ = 1,00 | Kepadatan Relatif ρ = 1,84 | Impeller | Kapasitas (m3 / jam) | Head H (m) | Kepadatan Relatifρ = 1,00 | Kepadatan Relatif = = 1,84 | ||||||
| Daya dan Model Motor | Daya dan Model Motor | ||||||||||||||
| Kw | Kw | Kw | Kw | ||||||||||||
| YCZ80 / 250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
| X | 140 | 50 | 30 | 200L1-2 | |||||||||||
| E | 130 | 47 | 55 | 250M-2 | |||||||||||
| YCZ80 / 315 | SEBUAH | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | SEBUAH | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
| B | 190 | 125 | B | 95 | 30 | ||||||||||
| M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
| C | 160 | 100 | 132 | 315M-2 | |||||||||||
| X | 150 | 90 | 110 | 315S-2 | |||||||||||
| D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
| YCZ80 / 400 | SEBUAH | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
| B | 100 | 50 | 55 | 250M-4 | |||||||||||
| C | 90 | 44 | 45 | 225M-4 | |||||||||||
| D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
| E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
| YCZ100 / 200 | SEBUAH | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | SEBUAH | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
| B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
| C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
| D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
| YCZ100 / 250 | SEBUAH | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | SEBUAH | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
| B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
| C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
| N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
| D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
| YCZ100 / 315 | SEBUAH | 270 | 135 | 160 | 315L1-2 | SEBUAH | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
| B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
| M. | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
| N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
| C | 220 | 105 | |||||||||||||
| X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
| D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Fitur Struktur
Standar ISO5199 dan GB / T5656
berdasarkan pada model hidrolik canggih, efisiensi lebih tinggi
fleksibilitas tinggi dan rentang aplikasi yang luas
desain pull-back: mengurangi biaya perawatan dan perbaikan
bagian yang dapat dipertukarkan
Flange standar GB / T9113.1-2000PN2.5MPa

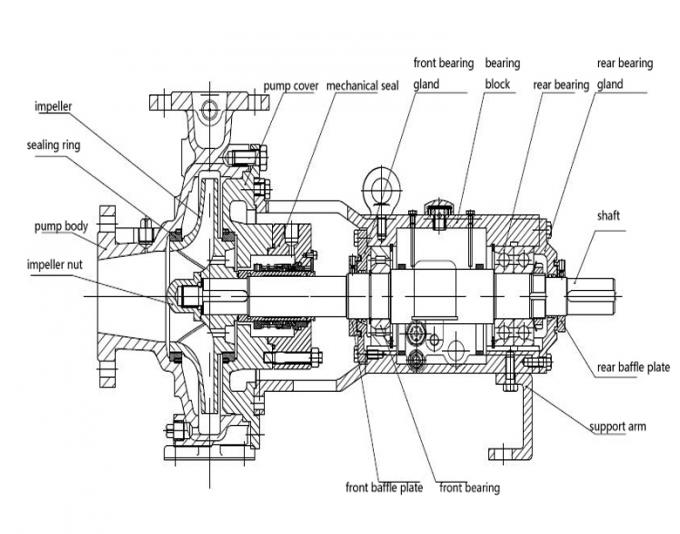

Detail
Casing Pompa: desain case volute, split radial dengan kaki terintegrasi, memberikan ketahanan yang sangat baik terhadap beban pipa dan peningkatan keandalan. Desain penarik memungkinkan untuk melepaskan elemen yang berputar tanpa mempengaruhi operasi bushing motor.
Impeller: Inpleller adalah inblock cast. Ada dua cara untuk menyeimbangkan gaya aksial pompa: ketika diameter nominal impeller kurang dari atau sama dengan 250mm, bilah belakang digunakan untuk menyeimbangkan gaya; ketika diameter nominal impeller lebih besar dari atau sama dengan 315mm, cincin penyegelan dan lubang keseimbangan digunakan untuk menyeimbangkan gaya. Gaya aksial residual diserap oleh satu set bantalan bola kontak sudut.
Segel poros: Dimensi lubang segel poros memenuhi persyaratan berbagai jenis segel poros. Segel pengepakan, segel mekanis ujung tunggal, segel tekanan ganda, segel ganda tanpa tekanan, dan segel mekanis kartrid dapat digunakan untuk memenuhi kebutuhan pelanggan.
Aplikasi
Di bidang bahan kimia, industri petrokimia, metalurgi, industri serat sintetis, industri farmasi, industri pembuatan kertas, industri pendingin udara, industri gula, industri pemanas, desalinasi air laut, dan pasokan air, pompa seri CZ cocok untuk menyampaikan media cair netral , media cair korosif, medium cair bening dan medium cair yang mengandung beberapa partikel padat.
