Bahan: | Besi tahan karat | Merek: | Chengdu Yongyi |
---|---|---|---|
Operasi: | Pengoperasian terus-menerus | Panjang poros: | Disesuaikan |
OEM: | Selamat datang | Kondisi: | Baru |
Jenis mesin: | Mesin Pencampur Blender Dispersion | Garansi: | 1 tahun |
Cahaya Tinggi: | chemical agitator,stainless steel agitator |
9000 Liter Industri Cair Paddle Mixer Jenis Agitator
Parameter Teknis

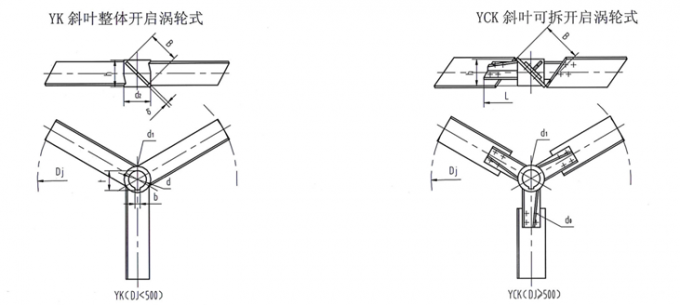

1. Buka Agitator Turbin dengan Tiga Pisau Miring
Agitator jenis ini adalah agitator aliran aksial dan memiliki kemampuan sirkulasi konvektif yang baik, kemampuan sirkulasi eddy dan dapat meredakan turbulensi. Ini berlaku untuk pencampuran, pendispersian, pengristalan partikel, reaksi, pelarutan, suspensi padat-cair dan transfer panas.
Kondisi aplikasi: Dj / D = 0,2-0,8; Viskositas yang berlaku umumnya kurang dari 50000cp; n = 10-400rpm; kecepatan linier adalah 2-8 (m / s)
Dimensi
Dj | d | d2 | h | d1 | d3 | L. | b | t | δ | Tipe Lebar | Jenis Sempit | ||||
B | M. | G | B | M. | G | ||||||||||
200 | 30 | 45 | 40 | M8 | 8 | 33.3 | 3 | 40 | 19 | 0,5 | 25 | 12 | 0,5 | ||
250 | 30 | 45 | 40 | M8 | 8 | 33.3 | 4 | 50 | 42 | 0.8 | 31 | 26 | 0,6 | ||
300 | 30 | 45 | 40 | M8 | 8 | 33.3 | 6 | 60 | 115 | 1.4 | 38 | 73 | 1 | ||
350 | 40 | 60 | 60 | M10 | 12 | 43.3 | 6 | 70 | 134 | 2.2 | 44 | 84 | 1.7 | ||
400 | 40 | 60 | 60 | M10 | 12 | 43.3 | 8 | 80 | 272 | 3.3 | 50 | 170 | 2.4 | ||
450 | 50 | 80 | 80 | M10 | 14 | 53.8 | 8 | 90 | 305 | 5.1 | 56 | 190 | 3.9 | ||
500 | 50 | 80 | 80 | M10 | M10 | 230 | 14 | 53.8 | 8 | 100 | 271 | 6.4 | 63 | 146 | 4.9 |
550 | 60 | 60 | 90 | M10 | M10 | 240 | 18 | 64.4 | 10 | 110 | 477 | 9 | 69 | 260 | 6.8 |
600 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 120 | 530 | 10.8 | 75 | 292 | 8.2 |
650 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 130 | 583 | 12.2 | 81 | 323 | 9 |
700 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 140 | 636 | 13.7 | 88 | 361 | 10 |
750 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 150 | 689 | 15.3 | 94 | 392 | 11 |
800 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 160 | 1069 | 20 | 100 | 611 | 14.1 |
850 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 170 | 1145 | 22.2 | 106 | 657 | 15.4 |
900 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 180 | 1222 | 26.5 | 113 | 710 | 19.1 |
950 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 190 | 1298 | 29 | 119 | 756 | 20.6 |
1000 | 80 | 120 | 120 | M16 | M12 | 320 | 22 | 85.4 | 12 | 200 | 1344 | 31.6 | 125 | 771 | 22.2 |
1100 | 90 | 135 | 150 | M20 | M12 | 320 | 25 | 95.4 | 14 | 220 | 2037 | 45.4 | 138 | 1185 | 32.3 |
1200 | 100 | 150 | 150 | M20 | M12 | 320 | 28 | 106.4 | 14 | 240 | 2245 | 54.2 | 150 | 1310 | 38.5 |
1300 | 110 | 160 | 170 | M20 | M12 | 350 | 28 | 116.4 | 14 | 260 | 2453 | 64.2 | 163 | 1445 | 45.8 |
1400 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 280 | 2661 | 72.6 | 175 | 1569 | 51 |
1500 | 120 | 180 | 170 | M20 | M12 | 360 | 32 | 127.4 | 14 | 300 | 2868 | 85.4 | 188 | 1704 | 60.9 |
1600 | 120 | 180 | 170 | M20 | M16 | 380 | 32 | 127.4 | 16 | 320 | 3909 | 106 | 200 | 2280 | 73.6 |
1700 | 130 | 190 | 170 | M20 | M16 | 420 | 32 | 137.4 | 16 | 340 | 4181 | 118 | 213 | 2457 | 82 |
1800 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137.4 | 16 | 360 | 4452 | 131 | 225 | 2620 | 89.7 |
1900 | 140 | 200 | 190 | M20 | M16 | 430 | 36 | 148.4 | 16 | 380 | 4724 | 148 | 238 | 2796 | 105 |
2000 | 150 | 210 | 190 | M20 | M16 | 440 | 36 | 158.4 | 16 | 400 | 4995 | 162 | 250 | 2959 | 111 |
2200 | 160 | 220 | 220 | M20 | M16 | 450 | 40 | 169.4 | 18 | 440 | 7009 | 218 | 275 | 4175 | 148 |
2400 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 480 | 7697 | 255 | 300 | 4604 | 172 |
2600 | 180 | 260 | 260 | M20 | M16 | 480 | 45 | 190.4 | 18 | 520 | 8384 | 317 | 325 | 5034 | 220 |

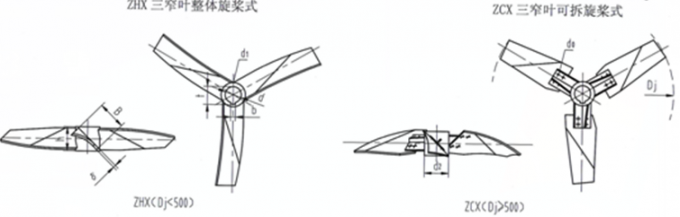

2. Agitator Propeller Tiga Pisau
Agitator propeller tiga-blade, mirip dengan agitator propeller tiga-blade, adalah agitator aliran aksial. Ini memiliki kemampuan sirkulasi yang kuat, konsumsi daya yang rendah, dan kemampuan geser. Karena keunggulan-keunggulan ini, agitator baling-baling tiga-bilah banyak digunakan, terutama untuk pencampuran, pengenceran, pengkristalan, reaksi, pelarutan, penangguhan medium dengan viskositas rendah, dan transfer panas. Menurut persyaratan yang berbeda, stabilizer dapat dirancang sebagai stabilisator silinder atau sirip stabilizer.
Kondisi aplikasi: Dj / D = 0,2-0,6; Viskositas yang berlaku umumnya kurang dari 10000cp; kecepatan linier adalah 2-15 (m / s); tipe lebar B / Dj = 0,4, tipe sempit B / Dj = 0,2.
Dimensi
Dj | d | d2 | h | B | d1 | d3 | b | t | δ | M. | G | |
ZHX | ZCX | |||||||||||
200 | 25 | 40 | 40 | 32 | M8 | 8 | 28.3 | 3 | 13 | 1.0 | ||
250 | 30 | 50 | 40 | 40 | M8 | 8 | 33.3 | 4 | 30 | 1.1 | ||
300 | 30 | 50 | 40 | 49 | M8 | 8 | 33.3 | 4 | 36 | 1.3 | ||
350 | 35 | 55 | 60 | 57 | M8 | 10 | 38.3 | 6 | 92 | 2.6 | ||
400 | 40 | 65 | 60 | 65 | M10 | 12 | 43.3 | 6 | 106 | 2.8 | ||
450 | 40 | 65 | 60 | 73 | M10 | 12 | 43.3 | 6 | 119 | 3.3 | ||
500 | 45 | 70 | 80 | 82 | M10 | M10 | 14 | 48.3 | 8 | 236 | 7.2 | |
550 | 50 | 80 | 80 | 90 | M10 | M10 | 14 | 53.8 | 8 | 260 | 7.5 | |
600 | 55 | 85 | 80 | 98 | M12 | M10 | 16 | 59.3 | 8 | 282 | 8 | |
650 | 65 | 85 | 90 | 105 | M12 | M10 | 18 | 95.4 | 8 | 302 | 9.5 | |
700 | 65 | 100 | 90 | 114 | M12 | M10 | 18 | 69.4 | 10 | 513 | 12.5 | |
750 | 70 | 110 | 110 | 122 | M16 | M10 | 20 | 74.9 | 10 | 549 | 16 | |
800 | 70 | 110 | 110 | 130 | M16 | M10 | 20 | 74.9 | 10 | 587 | 20 | |
850 | 80 | 120 | 120 | 138 | M16 | M10 | 22 | 85.4 | 10 | 621 | 25 | |
900 | 80 | 120 | 120 | 145 | M16 | M12 | 22 | 85.4 | 10 | 657 | 28 | |
950 | 80 | 120 | 120 | 155 | M16 | M12 | 22 | 85.4 | 12 | 1005 | 35 | |
1000 | 80 | 120 | 120 | 163 | M16 | M12 | 22 | 85.4 | 12 | 1057 | 40 | |
1100 | 90 | 145 | 150 | 179 | M16 | M12 | 25 | 95.4 | 12 | 1160 | 50 | |
1200 | 100 | 145 | 150 | 196 | M20 | M16 | 28 | 106.4 | 12 | 1330 | 52 | |
1300 | 100 | 145 | 150 | 212 | M20 | M16 | 28 | 106.4 | 12 | 1373 | 62 | |
1400 | 110 | 180 | 150 | 228 | M20 | M16 | 28 | 116.4 | 12 | 1478 | 65 | |
1500 | 120 | 180 | 180 | 244 | M20 | M16 | 32 | 127.4 | 16 | 2812 | 100 | |
1600 | 125 | 180 | 180 | 260 | M24 | M20 | 32 | 132.4 | 16 | 2995 | 110 | |
1700 | 130 | 180 | 200 | 276 | M24 | M20 | 32 | 137.4 | 16 | 3179 | 135 | |
1800 | 130 | 180 | 200 | 293 | M24 | M20 | 32 | 137.4 | 16 | 3381 | 138 | |
1900 | 140 | 220 | 220 | 310 | M24 | M20 | 36 | 148.4 | 16 | 3571 | 158 | |
2000 | 140 | 220 | 220 | 325 | M24 | M20 | 36 | 158.4 | 16 | 3560 | 170 | |
2200 | 150 | 220 | 240 | 358 | M24 | M20 | 36 | 169.4 | 18 | 5220 | 238 | |
2400 | 160 | 220 | 240 | 390 | M24 | M20 | 40 | 190.4 | 18 | 5686 | 260 | |
2600 | 180 | 250 | 280 | 420 | M24 | M20 | 45 | 190.4 | 18 | 6124 | 298 | |
2800 | 180 | 250 | 280 | 455 | M24 | M20 | 45 | 190.4 | 20 | 8190 | 372 | |
3000 | 180 | 250 | 280 | 490 | M24 | M24 | 45 | 190.4 | 20 | 8820 | 428 | |
3200 | 180 | 250 | 300 | 520 | M24 | M24 | 45 | 190.4 | 22 | 11325 | 545 | |
3400 | 180 | 250 | 300 | 555 | M24 | M24 | 45 | 190.4 | 22 | 12089 | 628 | |
3600 | 180 | 250 | 300 | 585 | M24 | M30 | 45 | 190.4 | 24 | 15163 | 702 | |
3800 | 200 | 270 | 300 | 620 | M24 | M30 | 45 | 210.4 | 24 | 16070 | 832 | |
4000 | 200 | 270 | 300 | 650 | M24 | M30 | 45 | 210.4 | 24 | 16848 | 856 |
Aplikasi

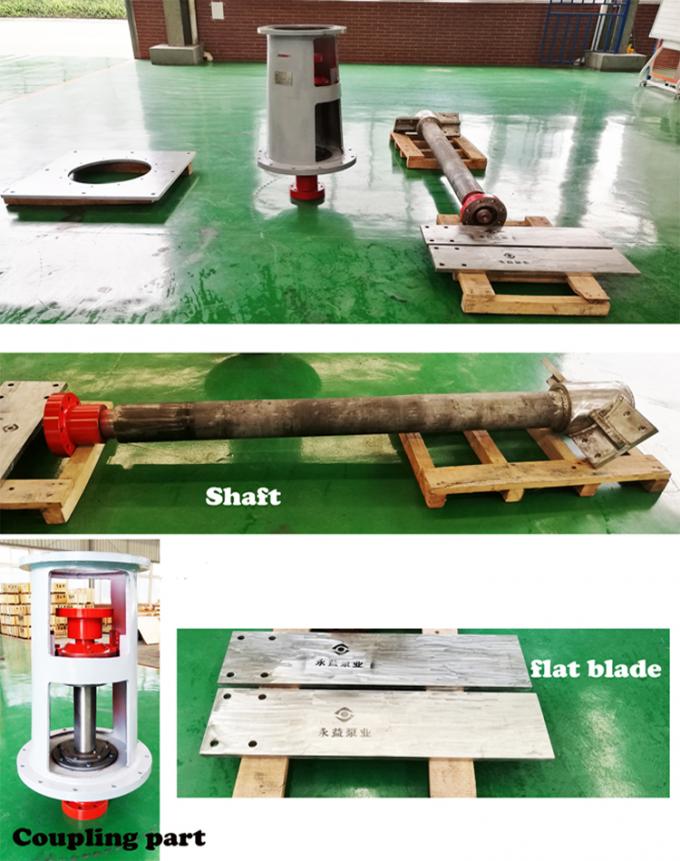

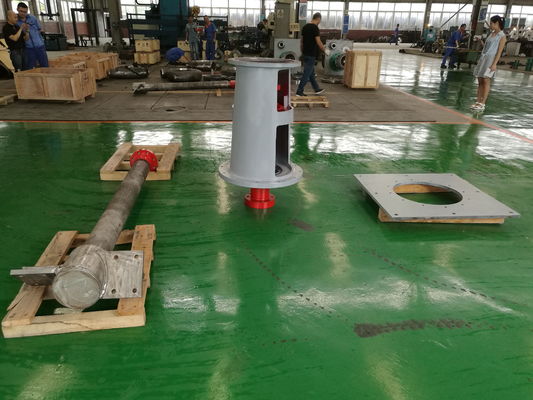

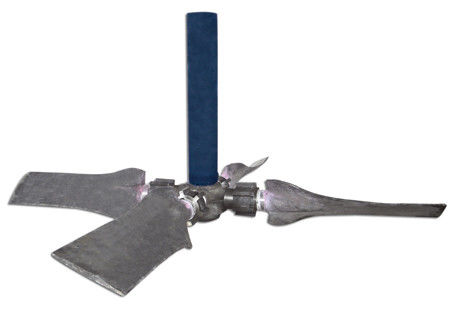

Gambar produk
