Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
JENIS USAHA: | Pengoperasian terus-menerus | Bahan: | Besi tahan karat |
---|---|---|---|
Kondisi: | Baru | Kapasitas: | 94m3 |
Merek: | Chengdu Yongyi | Kemampuan tambahan: | Campuran |
Panjang poros: | Disesuaikan | OEM: | Selamat datang |
Cahaya Tinggi: | chemical agitator,stainless steel agitator |
Bubuk Vertikal Industri Berkualitas Tinggi atau Mixer Agitator Cair untuk Industri Kimia
Penggunaan Utama
Yongyi agitator, anchor agitator, disk dispersi, dua bilah, bilah propulsi, empat bilah, multi-bilah, bilah peregangan terutama digunakan dalam cat, pigmen, pewarna, cat, tinta, makanan, perekat, obat-obatan, bahan kimia sehari-hari dan cairan lainnya, Kominusi, agitasi dan penggilingan bahan emulsi dan cairan-padatan adalah bagian konvensional dari disperser, penggiling, pulverizer, mixer, pengemulsi dan peralatan mekanis lainnya.
Parameter Teknis
1. Blade Agitator
Jenis agitator ini paling mendasar. Pada kecepatan rendah, alirannya adalah sirkulasi horizontal; pada kecepatan tinggi, alirannya radial; Dengan baffle, arus mengalir naik dan turun. Agitator berlaku untuk mencampur, menghomogenisasi dan melarutkan cairan dengan viskositas rendah, memindahkan panas dan mengkristal. Ketika cairan memiliki viskositas tinggi, agitator bekerja di bawah kondisi laminar, dan pengaduk multi-layer dan pada kecepatan rendah.
Kondisi aplikasi: Dj / D = 0.35-0.9; Viskositas yang berlaku umumnya kurang dari 2000cp, viskositas maksimum adalah 100000cp; kecepatan linier: 1-5m / s, N / n dalam tabel mengacu untuk nilai kekuatan pengaduk blade yang diizinkan, suhu desain <200 ° C, N mengacu pada daya yang dihitung (kw), dan n mengacu pada putaran per menit pengaduk.
Dimensi
Dj | d | M. | H | H1 | b | T | Kurang dari N / n | G (kg) |
350 | 30 | M12 | 40 | 12 | 8 | 33.3 | 0,01 | 1.77 |
400 | 35 | M12 | 40 | 12 | 10 | 38.3 | 0,01 | 1.93 |
500 | 40 | M12 | 50 | 15 | 12 | 43.3 | 0,02 | 3.38 |
550 | 40 | M12 | 50 | 15 | 12 | 43.3 | 0,02 | 3.62 |
600 | 45 | M12 | 60 | 15 | 14 | 18.8 | 0,025 | 4.59 |
700 | 50 | M12 | 90 | 18 | 14 | 53.8 | 0,06 | 10.42 |
850 | 50 | M12 | 90 | 18 | 14 | 53.8 | 0,075 | 12.11 |
950 | 50 | M16 | 90 | 18 | 16 | 59.3 | 0,075 | 13.57 |
1100 | 55 | M16 | 120 | 20 | 18 | 64.4 | 0,075 | 20,95 |
1100 | 60 | M16 | 120 | 20 | 18 | 69.4 | 0,2 | 24.25 |
1250 | 70 | M16 | 150 | 25 | 20 | 74.9 | 0,2 | 27.07 |
1250 | 75 | M16 | 150 | 25 | 20 | 74.9 | 0,35 | 34.4 |
1400 | 80 | M16 | 150 | 25 | 22 | 85.4 | 0,25 | 35.29 |
1400 | 80 | M16 | 150 | 25 | 22 | 85.4 | 0,35 | 43.1 |
1500 | 80 | M16 | 150 | 25 | 22 | 85.4 | 0,25 | 37.63 |
1500 | 80 | M16 | 180 | 30 | 22 | 85.4 | 0,35 | 45.52 |
1700 | 85 | M16 | 180 | 30 | 22 | 90,4 | 0,4 | 59.2 |
1700 | 90 | M22 | 180 | 30 | 25 | 91.4 | 0,75 | 72.2 |
1800 | 95 | M22 | 180 | 30 | 25 | 100.4 | 0,54 | 67.3 |
1800 | 100 | M22 | 200 | 30 | 28 | 106.4 | 1.0 | 85.37 |
2000 | 105 | M22 | 200 | 30 | 28 | 111.4 | 0,64 | 70.66 |
2000 | 110 | M22 | 200 | 30 | 28 | 116.4 | 0.8 | 80.49 |
2100 | 110 | M22 | 200 | 30 | 28 | 116.4 | 0,6 | 72.7 |
2100 | 110 | M22 | 200 | 30 | 28 | 116.4 | 1 | 96.9 |
2250 | 120 | M22 | 220 | 30 | 32 | 127.4 | 1 | 98.75 |
2250 | 130 | M22 | 220 | 30 | 32 | 137.4 | 1.6 | 13.122 |
2500 | 130 | M22 | 250 | 30 | 32 | 137.4 | 1.3 | 124.98 |
2500 | 140 | M22 | 250 | 30 | 36 | 148.4 | 2 | 143.2 |
2800 | 150 | M22 | 280 | 30 | 36 | 158.4 | 1.6 | 171,98 |
2800 | 150 | M22 | 280 | 30 | 36 | 158.4 | 2.5 | 194.21 |
3150 | 150 | M22 | 315 | 30 | 36 | 158.4 | 2 | 217 |
3150 | 160 | M22 | 315 | 30 | 450 | 169.4 | 3 | 243.19 |
3500 | 170 | M22 | 355 | 30 | 40 | 179.4 | 2.5 | 295.78 |
3500 | 170 | M22 | 355 | 30 | 40 | 179.4 | 3.6 | 333.72 |

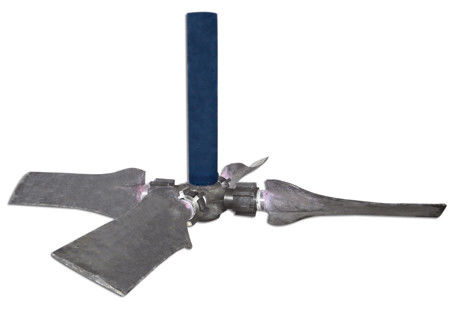

2. Buka Agitator Turbin dengan Empat Pisau Miring
Agitator turbin terbuka dengan empat bilah miring serupa dengan agitator turbin terbuka dengan enam bilah datar. Dalam kondisi yang sama, intensitas pengadukan yang pertama lebih lemah daripada yang terakhir, dan kinerja komprehensifnya lebih baik ketika kecepatan yang lebih tinggi diperlukan. Ini adalah salah satu agitator yang paling banyak digunakan.
Menurut persyaratan yang berbeda, stabilizer dapat dirancang sebagai stabilisator silinder atau sirip stabilizer.
Jika stabilizer dirancang sebagai fin stabilizer, model P akan digantikan oleh model W.
Kondisi aplikasi: Dj / D = 0,2-0,8, sering 0,4 dipilih; Viskositas yang berlaku umumnya kurang dari 50000cp; kecepatan linier adalah 1-10 (m / s); agitator tipe lebar B / Dj = 0,2, agitator tipe sempit B / Dj = 0,125.
Dimensi
Dj | d | d2 | h | d1 | d3 | L. | b | t | δ | Tipe Lebar | Jenis Sempit | ||||
B | M. | G | B | M. | G | ||||||||||
200 | 30 | 45 | 40 | M8 | 8 | 33.3 | 3 | 40 | 25 | 0,6 | 25 | 16 | 0,5 | ||
250 | 30 | 45 | 40 | M8 | 8 | 33.3 | 4 | 50 | 56 | 0,9 | 31 | 35 | 0.8 | ||
300 | 30 | 45 | 40 | M8 | 8 | 33.3 | 6 | 60 | 153 | 1.8 | 38 | 97 | 1.5 | ||
350 | 40 | 60 | 60 | M10 | 12 | 43.3 | 6 | 70 | 179 | 2.7 | 44 | 112 | 2.2 | ||
400 | 40 | 60 | 60 | M10 | 12 | 43.3 | 8 | 80 | 363 | 4.2 | 50 | 227 | 3.3 | ||
450 | 50 | 80 | 80 | M10 | 14 | 53.8 | 8 | 90 | 407 | 6.2 | 56 | 253 | 5.1 | ||
500 | 50 | 80 | 80 | M10 | M10 | 230 | 14 | 53.8 | 8 | 100 | 361 | 7.4 | 63 | 295 | 6 |
550 | 60 | 60 | 90 | M10 | M10 | 240 | 18 | 64.4 | 10 | 110 | 636 | 10.6 | 69 | 347 | 8.6 |
600 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 120 | 707 | 12.8 | 69 | 389 | 10.4 |
650 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 130 | 777 | 14.6 | 75 | 431 | 11.8 |
700 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 140 | 848 | 16.6 | 81 | 481 | 13.3 |
750 | 65 | 100 | 90 | M12 | M10 | 250 | 18 | 69.4 | 10 | 150 | 919 | 18.7 | 88 | 523 | 14.9 |
800 | 70 | 100 | 110 | M12 | M10 | 250 | 20 | 74.9 | 12 | 160 | 1425 | 24.9 | 94 | 815 | 19.6 |
850 | 70 | 100 | 110 | M16 | M10 | 250 | 20 | 74.9 | 12 | 170 | 1527 | 27.8 | 100 | 876 | 21.8 |
900 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 180 | 1629 | 32.7 | 106 | 947 | 26.1 |
950 | 80 | 120 | 120 | M16 | M10 | 270 | 22 | 85.4 | 12 | 190 | 1731 | 36.2 | 113 | 1008 | 28.8 |
1000 | 80 | 120 | 120 | M16 | M12 | 320 | 22 | 85.4 | 12 | 200 | 1792 | 39.7 | 119 | 1028 | 31.3 |
1100 | 90 | 135 | 150 | M20 | M12 | 320 | 25 | 95.4 | 14 | 220 | 2716 | 56.9 | 126 | 1580 | 45 |
1200 | 100 | 150 | 150 | M20 | M12 | 350 | 28 | 106.4 | 14 | 240 | 2993 | 67.9 | 138 | 1747 | 54 |
1300 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 260 | 3271 | 80.4 | 150 | 1927 | 64 |
1400 | 110 | 160 | 170 | M20 | M12 | 360 | 28 | 116.4 | 14 | 280 | 3548 | 91.6 | 163 | 2092 | 72.4 |
1500 | 120 | 180 | 170 | M20 | M12 | 380 | 32 | 127.4 | 14 | 300 | 3824 | 107 | 175 | 2272 | 85.2 |
1600 | 120 | 180 | 170 | M20 | M16 | 420 | 32 | 127.4 | 16 | 320 | 5212 | 135 | 188 | 3040 | 106 |
1700 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137.4 | 16 | 340 | 5575 | 151 | 200 | 3276 | 113 |
1800 | 130 | 190 | 170 | M20 | M16 | 430 | 32 | 137.4 | 16 | 360 | 5936 | 168 | 213 | 3493 | 131 |
1900 | 140 | 200 | 190 | M20 | M16 | 440 | 36 | 148.4 | 16 | 380 | 5299 | 188 | 238 | 3728 | 148 |
2000 | 150 | 210 | 190 | M20 | M16 | 450 | 36 | 158.4 | 16 | 400 | 5660 | 208 | 250 | 3945 | 162 |
2200 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 440 | 9345 | 280 | 275 | 5567 | 218 |
2400 | 160 | 220 | 220 | M20 | M16 | 460 | 40 | 169.4 | 18 | 480 | 10263 | 330 | 300 | 6139 | 255 |
2600 | 180 | 260 | 260 | M20 | M16 | 480 | 45 | 190.4 | 18 | 520 | 11179 | 404 | 325 | 6712 | 317 |
Keuntungan:
1. Mesin mixer tersedia dalam berbagai kecepatan. Hanya untuk mengontrol inlet valve atau vent vent valve, maka dapat mengatur daya output motor dan kecepatan putaran.
2. Lingkungan kerjanya tidak terpengaruh oleh getaran, suhu tinggi, elektromagnetik dan radiasi. Berlaku untuk lingkungan kerja yang buruk. Ini dapat bekerja seperti biasa dalam kondisi buruk seperti mudah terbakar, meledak, suhu tinggi, getaran, kelembaban dan debu.
3. Mudah dioperasikan, dirawat, dan diperbaiki.
