Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| MAX FLOW: | 2000 m3 / jam | Max Head: | 160 m |
|---|---|---|---|
| Impeller: | Tutup | tegangan: | 3 fase, 380V / 440V |
| seal poros: | segel mech / segel pengepakan | Medium suhu: | -40 ℃ ~ 150 ℃ |
| Menyoroti: | pompa proses kimia sentrifugal,pompa transfer kimia |
||

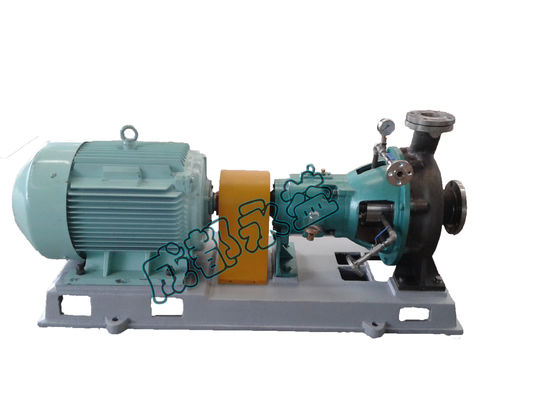

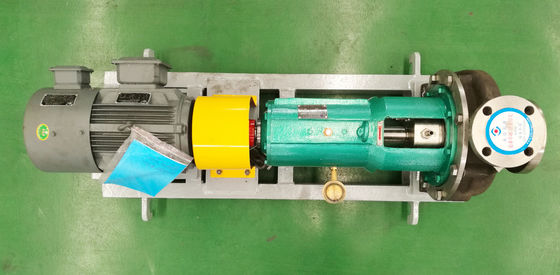

Pompa Sirkulasi Kimia Asam Kuat Dengan Lapisan PTFE Di Dalam Bukti Ledakan untuk Irigasi
Rentang kinerja
 | Model: pompa proses kimia seri YCZ |
| Ukuran Debit: 20mm ~ 250mm | |
| Ukuran inlet: 32mm ~ 300mm | |
| Kapasitas: 4 ~ 2000m³ / jam | |
| Head: 2 ~ 160m | |
| Efisiensi Maksimal: 65% | |
| NPSH: 0m ~ 3.5m | |
| Daya Motor Max yang Diijinkan: 710 kw | |
| Impeller | Diizinkan Ukuran Partikel Maks: 20mm |
| Baling-baling: 5/6 | Tipe Segel: segel mekanis / segel dinamis / segel pengepakan |
| Jenis: tertutup / setengah terbuka | Berat Pompa: hingga 3000kg |
| Bahan: Logam (sesuai dengan kondisi kerja) | RPM: 1450r / mnt |
| Diameter: 200mm ~ 470mm | Bahan Liner: Logam (sesuai dengan kondisi kerja) |
Detail Konstruksi
Pompa Sentrifugal adalah pompa yang paling umum di industri kimia. Pompa proses kimia seri YCZ adalah pompa efisiensi tinggi dengan desain dan konstruksi sederhana. Pompa ini dirancang mengikuti standar internasional ISO5199 dan standar nasional GB / T5656. Efisiensi lebih tinggi daripada pompa sentrifugal normal lainnya dan lebih dapat diandalkan. Pompa mudah dirawat, tidak perlu membongkar pipa hisap dan outlet selama perawatan. Flange suction dan discharge mengalir standar standar GB / T9113.1-2000PN2.5MPa.
Struktur
Kurva Kinerja
fitur
♦ Pompa menggunakan kopling diafragma fleksibel yang panjang, sehingga tidak perlu membongkar pipa hisap dan outlet selama perawatan. Penutup kopling dilengkapi untuk menjamin keamanan.
♦ Badan pompa adalah pompa volute split radial dan didukung oleh jangkar.
♦ Ada dua cara untuk menyeimbangkan gaya aksial pompa: ketika diameter nominal impeller kurang dari atau sama dengan 250mm, bilah belakang digunakan untuk menyeimbangkan kekuatan; ketika diameter nominal impeller lebih besar dari atau sama dengan 315mm, cincin penyegelan dan lubang keseimbangan digunakan untuk menyeimbangkan gaya. Gaya aksial residual diserap oleh satu set bantalan bola kontak sudut.
Parameter Teknis
Model | Nilai Kecepatan n = 2900r / mnt | Nilai Kecepatann = 1450r / mnt | |||||||||||||
Impeller | Kapasitas Q (m3 / jam) | Kepala H (m) | Kepadatan Relatif ρ = 1,00 | Kepadatan Relatif ρ = 1,84 | Impeller | Kapasitas (m3 / jam) | Head H (m) | Kepadatan relatif ρ = 1,00 | Kepadatan relatif ρ = 1,84 | ||||||
Daya dan Model Motor | Tenaga motor dan Model | ||||||||||||||
Kw | Kw | Kw | Kw | ||||||||||||
YCZ 80/250 | D | 150 | 55 | 37 | 200L2-2 | 75 | 280S-2 | E | 70 | 11 | 5.5 | 132S-4 | 7.5 | 132M-4 | |
X | 140 | 50 | 30 | 200L1-2 | |||||||||||
E | 130 | 47 | 55 | 250M-2 | |||||||||||
YCZ 80/315 | SEBUAH | 200 | 130 | 110 | 315S-2 | 185 | 315L-2 | SEBUAH | 100 | 32 | 15 | 160L-4 | 30 | 200L-4 | |
B | 190 | 125 | B | 95 | 30 | ||||||||||
M. | 180 | 120 | 90 | 280M-2 | 160 | 315L1-2 | C | 85 | 24 | 11 | 160M-4 | 18.5 | 180M-4 | ||
N | 170 | 110 | 75 | 280S-2 | D | 70 | 18 | 7.5 | 132M-4 | 15 | 160L-4 | ||||
C | 160 | 100 | 132 | 315M-2 | |||||||||||
X | 150 | 90 | 110 | 315S-2 | |||||||||||
D | 140 | 80 | 55 | 250M-2 | 90 | 280M-2 | |||||||||
YCZ 80/400 | SEBUAH | 105 | 52 | 30 | 200L-4 | 55 | 250M-4 | ||||||||
B | 100 | 50 | 55 | 250M-4 | |||||||||||
C | 90 | 44 | 45 | 225M-4 | |||||||||||
D | 80 | 38 | 18.5 | 180M-4 | 37 | 225S-4 | |||||||||
E | 75 | 30 | 15 | 160L-4 | 30 | 200L-4 | |||||||||
YCZ 100/200 | SEBUAH | 230 | 45 | 45 | 225M-2 | 75 | 280S-2 | SEBUAH | 115 | 11 | 7.5 | 132M-4 | 11 | 160M-4 | |
B | 210 | 40 | 37 | 200L2-2 | 55 | 250M-2 | B | 100 | 10 | 5.5 | 132S-4 | ||||
C | 180 | 32 | 22 | 180M-2 | 45 | 225M-2 | C | 90 | 8 | 4 | 112M-4 | 7.5 | 132M-4 | ||
D | 150 | 25 | 37 | 200L2-2 | D | 80 | 6 | 3 | 100L2-4 | 5.5 | 132S-4 | ||||
YCZ 100/250 | SEBUAH | 280 | 75 | 90 | 280M-2 | 160 | 315L1-2 | SEBUAH | 130 | 20 | 15 | 160L-4 | 22 | 180L-4 | |
B | 260 | 70 | 75 | 280S-2 | 132 | 315M-2 | B | 125 | 16 | 11 | 160M-4 | 18.5 | 180M-4 | ||
M. | 240 | 65 | 75 | 280S-2 | 110 | 315S-2 | C | 120 | 14 | 15 | 160L-4 | ||||
C | 220 | 60 | 55 | 250M-2 | 110 | 315S-2 | D | 100 | 10 | 7.5 | 132M-4 | 11 | 160M-4 | ||
N | 200 | 52 | 45 | 225M-2 | 90 | 280M-2 | |||||||||
D | 175 | 45 | 37 | 200L2-2 | 75 | 280S-2 | |||||||||
YCZ 100/315 | SEBUAH | 270 | 135 | 160 | 315L1-2 | SEBUAH | 130 | 32 | 22 | 180L-4 | 37 | 225S-4 | |||
B | 260 | 128 | 132 | 315M-2 | B | 120 | 30 | 18.5 | 180M-4 | 30 | 200L-4 | ||||
M. | 250 | 120 | C | 100 | 26 | 15 | 160L-4 | ||||||||
N | 230 | 112 | 110 | 315S-2 | 185 | 315L-2 | D | 90 | 21 | 11 | 160M-4 | 18.5 | 180M-4 | ||
C | 220 | 105 | |||||||||||||
X | 210 | 95 | 90 | 280M-2 | 160 | 315L1-2 | |||||||||
D | 190 | 85 | 75 | 280S-2 | 132 | 315M-2 | |||||||||
Aplikasi
1. bahan kimia, industri petrokimia, metalurgi, industri serat sintetis, industri farmasi, industri pembuatan kertas, industri AC, industri gula, industri pemanas, desalinasi air laut, dan pasokan air
2. menyampaikan media cair netral, media cair korosif, media cair bening dan media cair yang mengandung beberapa partikel padat.
