Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Teori: | Mix Flow Pump | Arus: | 200-6500m3 / jam |
---|---|---|---|
Kepala: | 8-25 m | Impeller: | Tertutup / Semi Terbuka |
Merek: | Chengdu Yongyi | Tekanan: | 1.6Mpa |
Flange: | Disesuaikan | Kondisi: | Baru |
Nama: | Pompa Desulfurisasi Gas Buang | ||
Cahaya Tinggi: | mixed flow centrifugal pump,mixed flow pump |

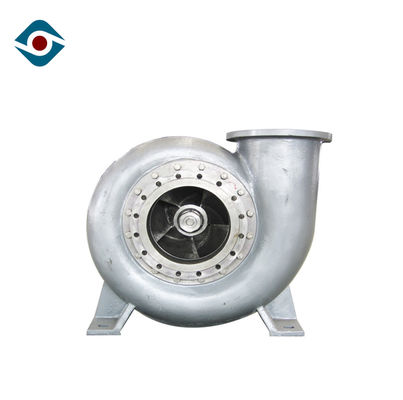

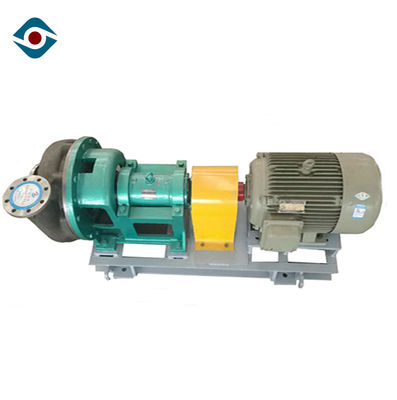

Pompa Alir Campuran Satu Tahap, Pompa Sentrifugal Tipe Priming Volute
Data kinerja
perkenalan produk
Menurut Spesifikasi Teknis Proyek Desulfurisasi dari Pembangkit Listrik Thermal, berdasarkan pada fitur sistem desulfurisasi gas buang dan keuntungan dari produk sejenis, kami memproduksi produk hemat energi ---- pompa desulfurisasi seri YYTL. Pompa YYTL-series adalah pompa sirkulasi besar head low flow besar. Mereka terutama digunakan dalam sistem FGD basah, mentransfer bubur kapur dan bubur gipsum. Pompa ini memiliki keunggulan efisiensi tinggi, operasi yang aman dan stabil, perawatan yang mudah, masa pakai yang panjang dan sebagainya.
Data
Ukuran debit: | 200mm ~ 800mm |
Ukuran saluran masuk: | 250mm ~ 900mm |
Kapasitas: | 200-6500 m³ / jam |
Kepala: | 8-25 m |
Efisiensi maksimal: | 90,2% |
NPSH: | 3,2 m ~ 9,6 m |
Diizinkan Ukuran Partikel Maks: | 20 mm |
Jenis segel: | mechanical seal / dynamic seal / packing seal |
RPM: | 1450 r / mnt |
F eatures
struktur sederhana,
andal dalam operasi,
instalasi mudah,
efisiensi tinggi
dimensi kecil,
ringan.
Parameter Teknis
Model | mengalir (m³ / jam) | Kepala (m) | Kecepatan (r / mnt) | Efisiensi maksimum (%) | NPSH (NPSHr) m | Daya motor maksimum yang diizinkan (KW) | Berat bersih (kg) |
350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
1600 | 24 | 80 | |||||
1920 | 22.3 | 81 | |||||
350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
960 | 10.2 | 78 | |||||
1060 | 9.1 | 79 | |||||
400YYTL-24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
2200 | 24 | 82 | |||||
2640 | 22 | 83 | |||||
400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
1450 | 10.5 | 80 | |||||
1740 | 9.4 | 81 | |||||
500YYTL-24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
3500 | 25 | 85 | |||||
4200 | 21.6 | 86 | |||||
500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
2900 | 16.5 | 85 | |||||
3480 | 14.8 | 86 | |||||
600YYTL-24 | 4500 | 25.5 | 590 | 83 | 8.0 | 710 | 6000 |
5500 | 24 | 87 | |||||
6500 | 22 | 88 | |||||
600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
4568 | 16.6 | 87 | |||||
5400 | 15 | 88 | |||||
700YYTL-24 | 6400 | 25.5 | 490 | 84 | 8.0 | 1000 | 8000 |
8000 | 24 | 88.5 | |||||
9600 | 21.5 | 89.5 | |||||
700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
6940 | 18 | 88.5 | |||||
8327 | 16.2 | 89.5 | |||||
800YYTL-24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
10500 | 24 | 89.5 | |||||
12000 | 21.3 | 87.5 | |||||
800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
9100 | 18.1 | 89.5 | |||||
10400 | 16 | 87.5 | |||||
900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
15000 | 24 | 90 | |||||
18000 | 21.5 | 90.2 | |||||
900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
13380 | 19.1 | 90 | |||||
16050 | 17.1 | 90.2 |

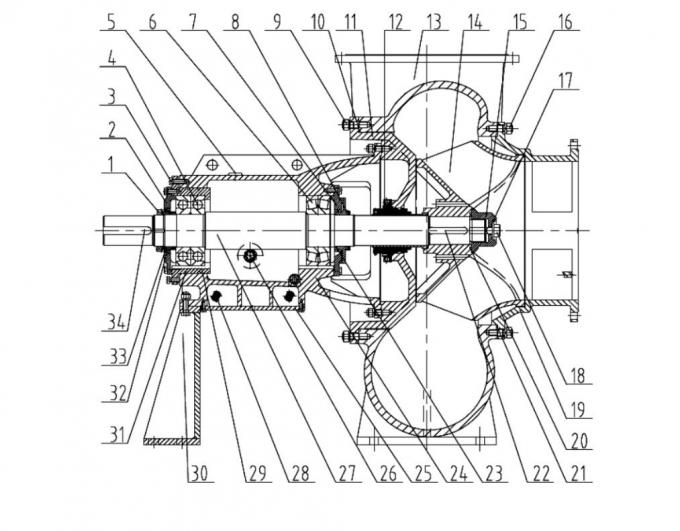

Struktur
1 | Kacang bundar | 2 | Penutup bantalan belakang | 3 | Sekrup penyesuaian | 4 | Bantalan belakang | 5 | Steker ventilasi |
6 | Bantalan depan | 7 | Penutup bantalan depan | 8 | Pelat penahan air | 9 | baut | 10 | O ring |
11 | Penutup pompa | 12 | Segel mekanis | 13 | Memompa tubuh | 14 | pendorong | 15 | Kacang impeller |
16 | baut | 17 | O ring | 18 | Sekrup pengunci | 19 | Sampul depan | 20 | O ring |
21 | O ring | 22 | kunci | 23 | O ring | 24 | Bantalan tubuh | 25 | Kelenjar air pendingin |
26 | Penunjuk minyak | 27 | batang | 28 | Pipa air pendingin | 29 | Mendekati kotak | 30 | Blade pendukung |
31 | O ring | 32 | Kerangka oil seal | 33 | lengan spacer | 34 | kunci |
Aplikasi
Di sektor industri metalurgi, pertambangan, dan batubara, pompa desulfurisasi seri YYTL dapat digunakan untuk mentransfer cairan korosif yang mengandung partikel padat kecil dan juga dapat digunakan untuk pembuangan kotoran kota dan pengerukan sungai.
Metode Transfer
Koneksi langsung : Pompa dan motor terhubung langsung ke motor melalui sambungan fleksibel diafragma yang panjang.
Drive belt : Ubah kecepatan untuk menyesuaikan kinerja pompa melalui drive V-belt.
Peredam : Kurangi kecepatan melalui peredam, cocok untuk pompa daya tinggi

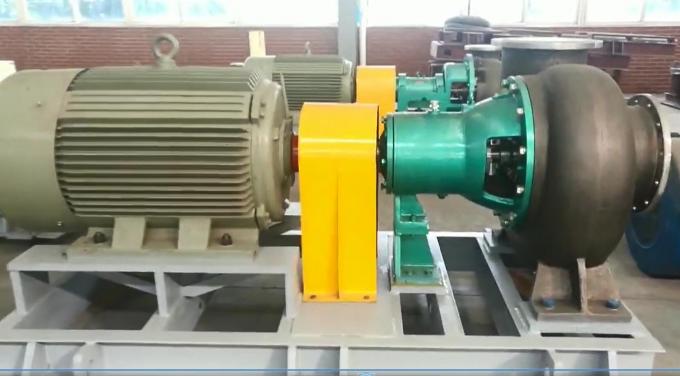

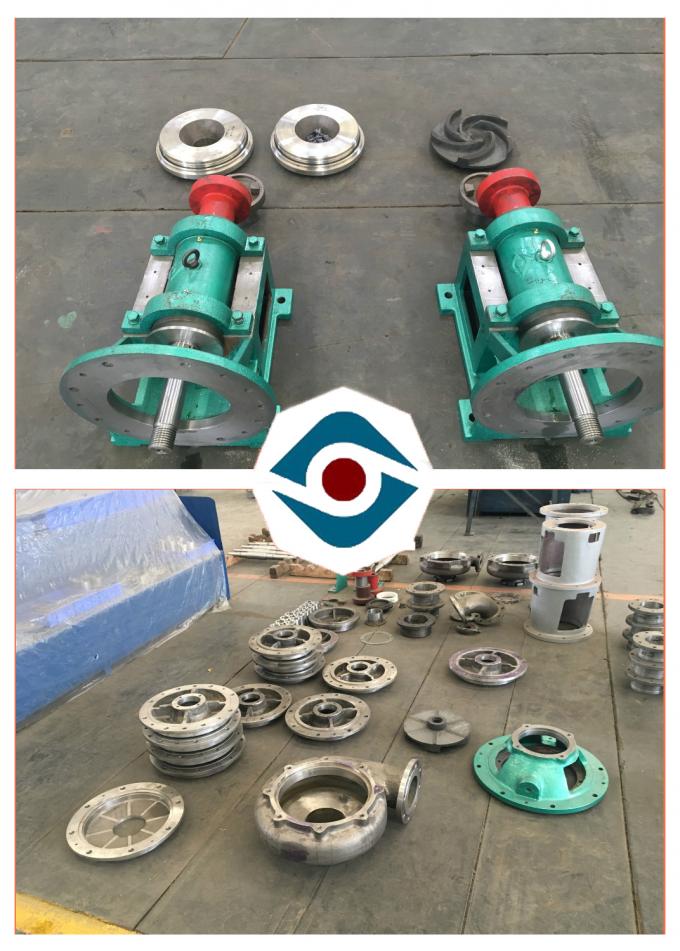

Gambar produk
Faq
1. Q: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen yang didirikan pada tahun 1995, produsen profesional pompa proses kimia dan mixer hemat energi dengan pengalaman lebih dari 20 tahun.
2. Q: Apa waktu pengiriman Anda?
A: Pesanan batch akan dikirim dalam waktu 40 hari kerja setelah menerima setoran.
3. Q: Apa kebijakan layanan garansi Anda?
A: 12 Bulan untuk semua produk, dan beberapa garansi produk adalah 24 bulan.
4. T: Informasi apa yang perlu saya tawarkan untuk penawaran?
A: Sedang: ____________ PH: ________
Gravitasi Spesifik: _______ Suhu: _________
Kapasitas / Aliran: ________ m3 / jam Head: _________m
Tegangan: ____________V Frekuensi: _________Hz
Kekuasaan: _____________ KW
5. Q: Berapa jumlah minimum Anda?
A: Satu set juga menyambut kami.
