Teori: | Pusaran | MAX FLOW: | 800m3 / jam |
---|---|---|---|
Kepala: | 10 ~ 50m | tegangan: | 380V |
Flens output: | DN40-DN250 | Kecepatan: | 1500 rpm |
Perlindungan Pompa: | IP44 / IP54 | Ky: | Pompa Impeller Vortex |
Menyoroti: | pompa submersible impeller vortex,pompa jenis vortex |

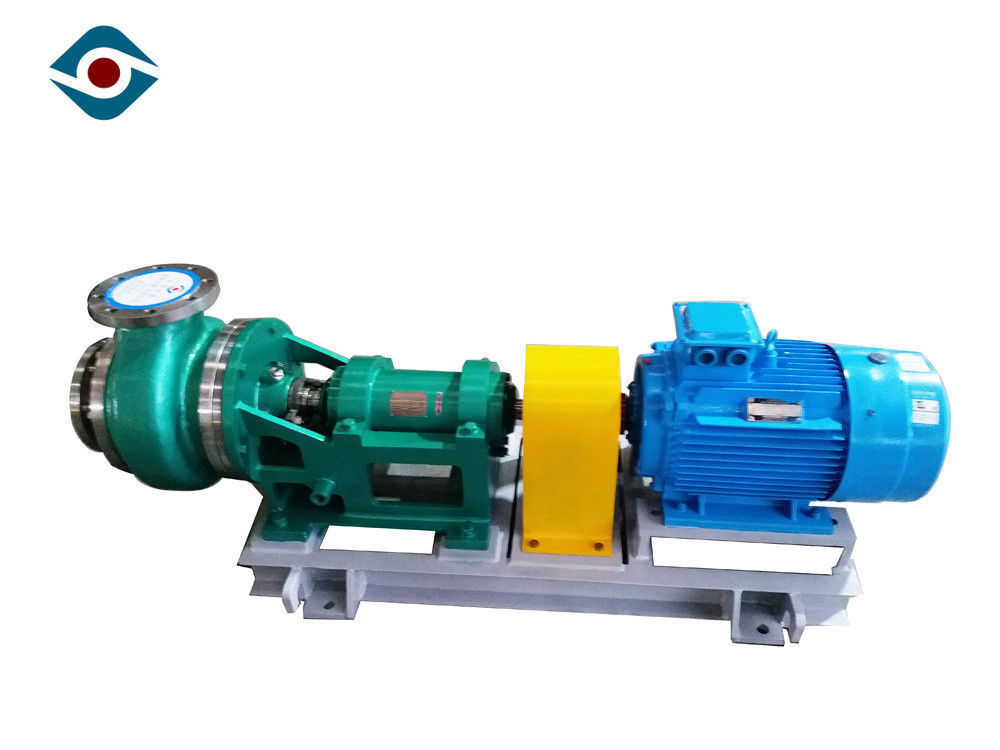

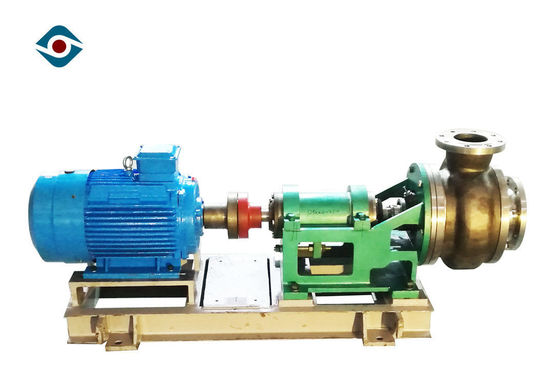

380V Kuningan Vortex Impeller Peripheral Pump Electric Chemical Pump Self Priming
perkenalan produk
Pompa pusaran seri XWD memiliki keamanan dan keandalan yang tinggi, keserbagunaan yang kuat dan jangkauan aplikasi yang luas. Pada saat yang sama, ia mengadopsi struktur umum saat ini, dukungan braket, bukaan pintu depan dan belakang. Sangat aman dan nyaman untuk membongkar dan memelihara dengan biaya lebih rendah.
Pompa vortex seri XWD mengadopsi desain struktur modular CAD, perakitan komponen, lebih dari 20 model, hanya 5 badan bantalan dan kurung bantalan badan. Bagian-bagian dari seri yang sama memiliki pertukaran yang baik. Flensa inlet dan outlet pompa yang mengadopsi GB91131-2000PN1.6Mpa (flens standar 16bar), juga dapat menggunakan flens standar berbeda sesuai dengan kebutuhan pengguna.
Pompa pusaran seri XWD adalah casting integral dengan impeller semi-terbuka. Badan pompa mengadopsi saluran aliran lebar, yang membuat pompa mudah beradaptasi dengan kondisi kerja dan media dilewatkan dengan mudah. Ini sangat cocok untuk media yang konten padat tinggi, viskositas tinggi, kristalisasi mudah. Ini memiliki efisiensi tinggi dan kinerja anti-kavitasi yang sangat baik. Impeller memiliki bilah belakang, yang dapat mengurangi gaya aksial, mencegah partikel padat memasuki impeller bantu, mengurangi abrasi impeller bantu dan memperpanjang masa pakai impeller.
Segel poros pompa seri XWD mengadopsi impeller wakil + pengepakan segel dinamis, segel mekanis ujung tunggal, segel mekanis ujung ganda back-to-back, segel mekanis seri ujung ganda dan segel kartrij.
Parameter Teknis
Model | Performa Air Bersih | ||||
Mengalir (m³ / jam) | Kepala (m) | Kecepatan putar (r / mnt) | Efisiensi (%) | NPSHr (m) | |
40XWD-250 | 8-20 | 15-27 | 1450 | 29 | 2.4 |
40XWD-315 | 10-30 | 25-40 | 1450 | 32 | 2.6 |
50XWD-250 | 30-50 | 15-28 | 1450 | 35 | 2.5 |
50XWD-315 | 30-50 | 25-40 | 1450 | 35 | 2.6 |
50XWD-400 | 30-50 | 38-60 | 1450 | 32 | 2.8 |
65XWD-250 | 50-80 | 15-25 | 1450 | 38 | 2.2 |
65XWD-315 | 50-80 | 25-40 | 1450 | 40 | 2.4 |
65XWD-400 | 50-80 | 38-60 | 1450 | 37 | 2.6 |
80XWD-250 | 80-120 | 15-25 | 1450 | 45 | 2.6 |
80XWD-315 | 80-120 | 22-38 | 1450 | 46 | 2.7 |
80XWD-400 | 80-120 | 35-55 | 1450 | 47 | 2.9 |
100XWD-250 | 120-180 | 10-20 | 1450 | 51 | 2.7 |
100XWD-315 | 120-180 | 18-35 | 1450 | 52 | 2.8 |
100XWD-400 | 120-180 | 35-50 | 1450 | 54 | 2.8 |
125XWD-250 | 180-250 | 10-20 | 1450 | 55 | 2.9 |
125XWD-315 | 180-250 | 18-35 | 1450 | 57 | 3.1 |
125XWD-400 | 180-250 | 35-50 | 1450 | 60 | 3.2 |
150XWD-315 | 250-350 | 20-35 | 1450 | 62 | 3.2 |
150XWD-400 | 250-350 | 32-50 | 1450 | 65 | 3.2 |
300XWD-315 | 350-650 | 20-30 | 1450 | 65 | 3.3 |
200XWD-400 | 650-650 | 28-45 | 1450 | 67 | 3.3 |
250XWD-400 | 450-750 | 28-45 | 1450 | 69 | 3.3 |
Aplikasi
♦ pasokan air dan saluran pembuangan sistem pemanas sentral |
♦ perusahaan metalurgi besi dan baja |
♦ pabrik kertas |
♦ kilang petrokimia |
♦ ladang minyak |
♦ pembangunan pembangkit listrik termal dan pembangkit listrik |
Bandara, pabrik kimia |
♦ pabrik tekstil, pabrik gula |
♦ pabrik kimia, pembangkit listrik |
♦ tambang |
♦ irigasi drainase lahan pertanian dan teknik hidrolik. |
Data Operasi
Model | Pompa pusaran seri XWD |
Tekanan | 1.6MPa |
Kapasitas | 8 ~ 750 m³ / jam |
Kepala | 69% |
Efisiensi maksimal | 2,4 m ~ 3,3 m |
NPSH | hingga 1500 kg |
Berat pompa | 1450r / mnt |
RPM | 1450r / mnt |
Tenaga motor | 250KW |
Suhu | -50 ℃ -130 ℃ |
Struktur
1 | sampul depan | 8 | membilas nozzle | 15 | bantalan belakang | 22 | braket tubuh bantalan | 29 | O-ring |
2 | pelat tahan aus | 9 | packing kelenjar | 16 | penutup bantalan belakang | 23 | bantalan depan | 30 | O-ring |
3 | pendorong | 10 | tutup bantalan depan | 17 | kelenjar segel minyak belakang | 24 | segel kerangka minyak | 31 | kunci |
4 | pompa tubuh | 11 | braket tubuh bantalan | 18 | kunci | 25 | kelenjar segel minyak depan | 32 | kacang impeller |
5 | ruang impeller wakil | 12 | bantalan tubuh | 19 | segel kerangka minyak | 26 | pengisi | 33 | sekrup kunci |
6 | wakil impeller | 13 | bantalan | 20 | mur penyesuaian | 27 | cincin segel air | ||
7 | ruang pengepakan | 14 | panci penyekat minyak | 21 | sekrup penyesuaian | 28 | lengan |
Setelah layanan
1. Penelusuran rutin akan dilakukan tepat waktu.
2. Memberikan Klien garansi satu tahun untuk memastikan mesin bekerja dengan baik.
3. Saran dan komentar & refleksi dari pelanggan akan diperlakukan sebagai prioritas.
Faq
1. Q: Apakah Anda produsen atau perusahaan dagang?
A: Kami adalah produsen yang didirikan pada tahun 1995, produsen profesional pompa proses kimia dan mixer hemat energi dengan pengalaman lebih dari 20 tahun.
2. Q: Apa waktu pengiriman Anda?
A: Pesanan batch akan dikirim dalam waktu 40 hari kerja setelah menerima setoran.
3. Q: Apa kebijakan layanan garansi Anda?
A: 12 Bulan untuk semua produk, dan beberapa garansi produk adalah 24 bulan.
4. T: Informasi apa yang perlu saya tawarkan untuk penawaran?
A: Sedang: ____________ PH: ________
Gravitasi Spesifik: _______ Suhu: _________
Kapasitas / Aliran: ________ m3 / jam Head: _________m
Tegangan: ____________V Frekuensi: _________Hz
Kekuasaan: _____________ KW
5. Q: Berapa jumlah minimum Anda?
A: Satu set juga menyambut kami.
