Teori: | Mix Flow Pump | Arus: | 200-6500m3 / jam |
---|---|---|---|
Kepala: | 8-25 m | Impeller: | Tertutup / Semi Terbuka |
Merek: | Chengdu Yongyi | Tekanan: | 1.6Mpa |
PH: | 4.5-8 | Suhu: | -20 ~ 120 ℃ |
Flange: | Disesuaikan | ||
Cahaya Tinggi: | mixed flow centrifugal pump,mixed flow pump |

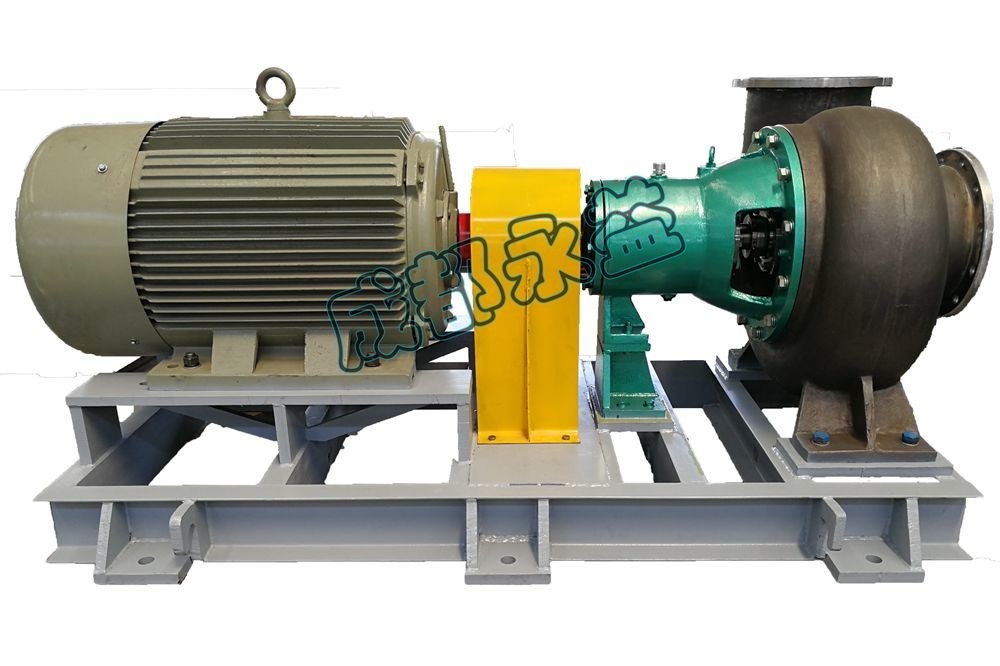

Kapasitas Besar Umur Panjang, Horizontal Cantilever, Horizontal Mixing Flow Pump
Deskripsi Produk
Menurut Spesifikasi Teknis Proyek Desulfurisasi dari Pembangkit Listrik Thermal, berdasarkan pada fitur sistem desulfurisasi gas buang dan keunggulan produk sejenis, kami memproduksi produk hemat energi ---- pompa desulfurisasi seri YYTL. Pompa YYTL-series adalah pompa sirkulasi besar head low flow besar. Mereka terutama digunakan dalam sistem FGD basah, mentransfer bubur kapur dan bubur gipsum. Pompa ini memiliki keunggulan efisiensi tinggi, operasi yang aman dan stabil, perawatan yang mudah, masa pakai yang panjang dan sebagainya.
Parameter Teknis
Model | mengalir (m³ / jam) | Kepala (m) | Kecepatan (r / mnt) | Efisiensi maksimum (%) | NPSH (NPSHr) m | Daya motor maksimum yang diizinkan (KW) | Berat bersih (kg) |
350YYTL-24 | 1280 | 25.2 | 740 | 75 | 6.5 | 200 | 3200 |
1600 | 24 | 80 | |||||
1920 | 22.3 | 81 | |||||
350YYTL-10 | 640 | 11.2 | 490 | 72 | 3.4 | 55 | 3200 |
960 | 10.2 | 78 | |||||
1060 | 9.1 | 79 | |||||
400YYTL-24 | 1760 | 25.5 | 740 | 80 | 6.8 | 280 | 3500 |
2200 | 24 | 82 | |||||
2640 | 22 | 83 | |||||
400YYTL-10 | 1160 | 11.3 | 490 | 78 | 3.2 | 75 | 3500 |
1450 | 10.5 | 80 | |||||
1740 | 9.4 | 81 | |||||
500YYTL-24 | 2800 | 25.8 | 590 | 82 | 7.1 | 450 | 4500 |
3500 | 25 | 85 | |||||
4200 | 21.6 | 86 | |||||
500YYTL-16 | 2320 | 18.2 | 490 | 82 | 3.8 | 75 | 4500 |
2900 | 16.5 | 85 | |||||
3480 | 14.8 | 86 | |||||
600YYTL-24 | 4500 | 25.5 | 590 | 83 | 8.0 | 710 | 6000 |
5500 | 24 | 87 | |||||
6500 | 22 | 88 | |||||
600YYTL-16 | 3737 | 17.6 | 490 | 83 | 5.5 | 400 | 6000 |
4568 | 16.6 | 87 | |||||
5400 | 15 | 88 | |||||
700YYTL-24 | 6400 | 25.5 | 490 | 84 | 8.0 | 1000 | 8000 |
8000 | 24 | 88.5 | |||||
9600 | 21.5 | 89.5 | |||||
700YYTL-18 | 5550 | 19.2 | 425 | 84 | 6.1 | 630 | 8000 |
6940 | 18 | 88.5 | |||||
8327 | 16.2 | 89.5 | |||||
800YYTL-24 | 8250 | 27 | 490 | 87.5 | 9.6 | 1250 | 8800 |
10500 | 24 | 89.5 | |||||
12000 | 21.3 | 87.5 | |||||
800YYTL-18 | 7156 | 20.3 | 425 | 87.5 | 7.2 | 800 | 8800 |
9100 | 18.1 | 89.5 | |||||
10400 | 16 | 87.5 | |||||
900YYTL-24 | 12000 | 26 | 370 | 86 | 8.3 | 1800 | 11400 |
15000 | 24 | 90 | |||||
18000 | 21.5 | 90.2 | |||||
900YYTL-19 | 10700 | 20.7 | 330 | 86 | 6.6 | 1250 | 11400 |
13380 | 19.1 | 90 | |||||
16050 | 17.1 | 90.2 |
Bahan Bagian Aliran
Kami menyediakan beberapa jenis bahan: CD4MCu, Cr30, 304, 304L, 316L, 904l (UB-6), 20 # alloy, 2507, 2205 dan seterusnya.
Struktur
1 | Kacang bundar | 2 | Penutup bantalan belakang | 3 | Sekrup penyesuaian | 4 | Bantalan belakang | 5 | Steker ventilasi |
6 | Bantalan depan | 7 | Penutup bantalan depan | 8 | Pelat penahan air | 9 | baut | 10 | O ring |
11 | Penutup pompa | 12 | Segel mekanis | 13 | Memompa tubuh | 14 | pendorong | 15 | Kacang impeller |
16 | baut | 17 | O ring | 18 | Sekrup pengunci | 19 | Sampul depan | 20 | O ring |
21 | O ring | 22 | kunci | 23 | O ring | 24 | Bantalan tubuh | 25 | Kelenjar air pendingin |
26 | Penunjuk minyak | 27 | batang | 28 | Pipa air pendingin | 29 | Mendekati kotak | 30 | Blade pendukung |
31 | O ring | 32 | Kerangka oil seal | 33 | lengan spacer | 34 | kunci |
Metode Transfer
Koneksi langsung: Pompa dan motor terhubung langsung ke motor melalui sambungan fleksibel diafragma yang panjang.
Drive belt: Ubah kecepatan untuk menyesuaikan kinerja pompa melalui drive V-belt.
Peredam: Kurangi kecepatan melalui peredam, cocok untuk pompa daya tinggi
Putar Arah
Dari sisi drive, pompa berputar searah jarum jam. Arah rotasi pompa juga dapat diubah sesuai dengan pemasangan pipa di tempat pengguna.
