Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Teori: | Pompa sentrifugal | Arus: | 6 ~ 364m ³ / jam |
|---|---|---|---|
| Kepala: | 6 ～ 58m | Bahan: | Bahan Perlawanan Korosif |
| warna: | Disesuaikan | Flange: | Disesuaikan |
| tegangan: | 380V | Aplikasi: | Limbah, bahan kimia |
| Garansi: | satu tahun | ||
| Menyoroti: | pompa bah vertikal,pompa bubur industri |
||

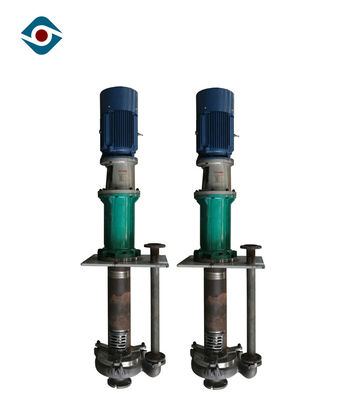

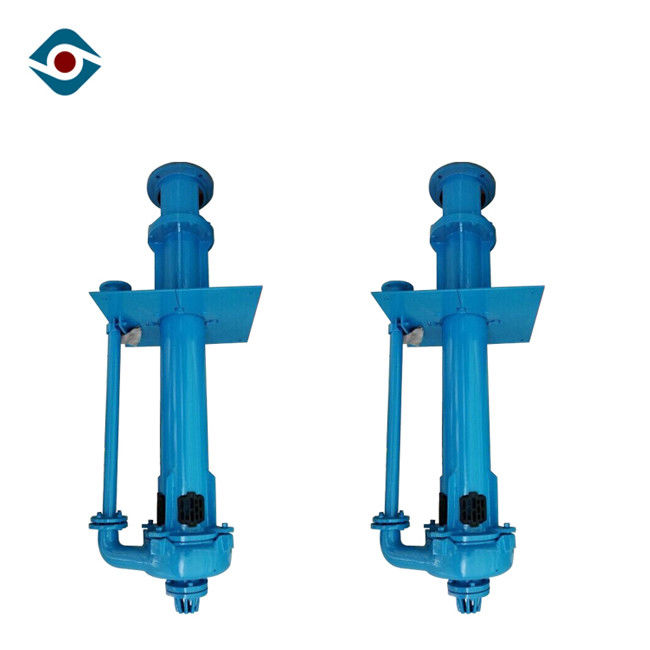

Vertikal Centrifugal Submersible Rubber Liner Pump Slurry Abrasive untuk Tailing

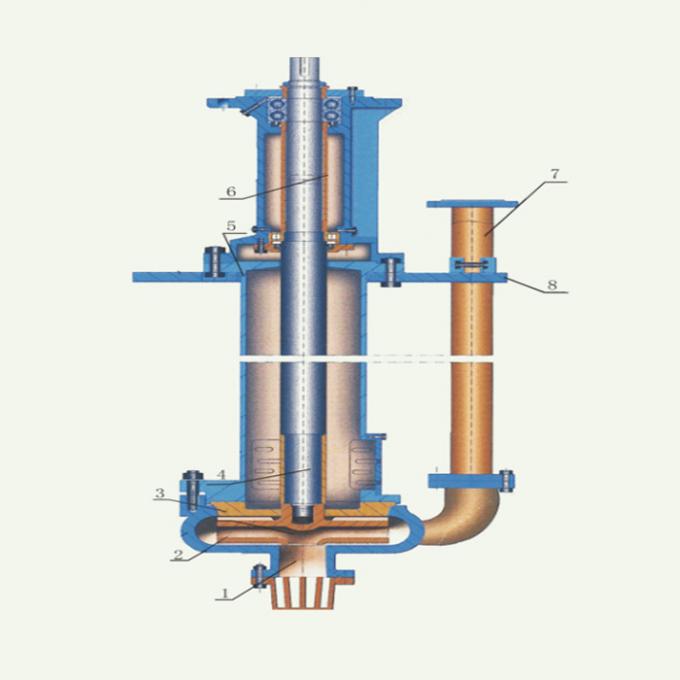

Struktur
fitur
A. Pompa terendam seri ZJL adalah pompa lumpur sentrifugal vertikal, umumnya digunakan untuk mengangkut partikel kasar, kasar, lumpur konsentrasi tinggi.
B. Tidak memerlukan seal shaft dan seal water shaft, dalam volume inhalasi kondisi tidak mencukupi mereka juga dapat bekerja secara normal.
C. Tubuh pompa terbuat dari logam yang tahan aus. Impeller terbuat dari logam atau karet tahan aus, poliuretan. Bagian pompa yang terendam ke dalam cairan dengan lapisan karet, semuanya dapat digunakan untuk mengangkut lumpur korosif.
D. Konstruksi bantalan pemandu ditambahkan ke pompa berdasarkan pompa standar, sehingga pompa dengan operasi yang lebih mantap dan rentang aplikasi yang lebih luas, tetapi air pembilasan harus dipasang pada bantalan pemandu.
Rentang data
Diameter: 200mm ~ 470mm
Head: 4 ~ 60 m
Kapasitas: 6 ~ 364m³ / jam
Ukuran Debit: 40mm ~ 200mm
Ukuran inlet: 50mm ~ 250mm
NPSH: 1.4m ~ 3.5m
Parameter Teknis
Model | Kinerja Air Bersih | Motor pendukung | |||||
Kecepatan putar n | Mengalir Q | Kepala H | Kekuatan poros Pa | efektivitas η | |||
| r / mnt | (m³ / jam) | m | kw | % | |||
150ZJL-A35 | 980 | 198 | 17.9 | 15.3 | 63.1 | Y250M-6 V1 380V 37kw | |
| 332 | 13.2 | 17.5 | 68.1 | ||||
| 364 | 12.1 | 18.0 | 66.8 | ||||
730 | 147 | 10.0 | 6.3 | 63.1 | Y200L-8 V1 380V 15kw | ||
| 247 | 7.3 | 7.2 | 68.1 | ||||
| 271 | 6.7 | 7.4 | 66.8 | ||||
590 | 119 | 6.5 | 3.3 | 63.1 | Y160L-10 V1 380V 11kw | ||
| 200 | 4.8 | 3.8 | 68.1 | ||||
| 219 | 4.4 | 3.9 | 66.8 | ||||
100ZJL-A36 | 1480 | 113 | 51.1 | 32.1 | 54.1 | Y250M-4 V1 380V 55kw | |
| 185 | 42.2 | 39.4 | 58.9 | ||||
| 239 | 34.1 | 45 .1 | 54.2 | ||||
970 | 76 | 22.9 | 9.6 | 54.1 | Y200L1-6 V1 380V 18.5kw | ||
| 124 | 18.9 | 11.8 | 58.9 | ||||
| 160 | 15.3 | 13.5 | 54.2 | ||||
80ZJL-A33 | 1480 | 100 | 46.8 | 26.8 | 52.6 | Y225M-4 V1 380V 45kw | |
| 141 | 41.6 | 31.0 | 56.5 | ||||
| 157 | 36.5 | 33.2 | 52.3 | ||||
970 | 42 | 16.8 | 5.5 | 52.6 | Y180L-6 V1 380V 15kw | ||
| 94 | 12.4 | 7.1 | 56.5 | ||||
| 122 | 8.4 | 8.7 | 52.3 | ||||
65ZJL-A38 | 1470 | 75 | 52.3 | 23.1 | 42.7 | Y225S-4 V1 380V 37kw | |
| 97 | 45.8 | 26.4 | 45.8 | ||||
| 120 | 43.4 | 28.8 | 45.6 | ||||
970 | 50 | 23.4 | 6.9 | 42.7 | Y180L-6 V1 380V 15kw | ||
| 65 | 20.5 | 7.9 | 45.8 | ||||
| 80 | 19.4 | 8.6 | 45.6 | ||||
65ZJL-A30 | 1470 | 38 | 34.7 | 8.2 | 43.7 | Y180M-4 V1 380V 18.5kw | |
| 58 | 31.9 | 9.7 | 51.9 | ||||
| 98 | 26.0 | 13.4 | 51.7 | ||||
960 | 25 | 14.8 | 2.3 | 43.7 | Y132M2-6 V1 380V 5.5kw | ||
| 38 | 13.6 | 2.7 | 51.9 | ||||
| 64 | 11.1 | 3.7 | 51.7 | ||||
50ZJL-A40 | 1470 | 31 | 58.3 | 16.5 | 29.9 | Y200L-4 V1 380V 30kw | |
| 47 | 51 | 19.1 | 34.1 | ||||
| 65 | 37.9 | 22.1 | 30.3 | ||||
970 | 21 | 25.4 | 4.9 | 29.9 | Y160L-6 V1 380V 11kw | ||
| 31 | 22.2 | 5.5 | 34.1 | ||||
| 43 | 16.5 | 6.4 | 30.3 | ||||
50ZJL-A36 | 1470 | 36 | 42.7 | 15.7 | 31.2 | Y200L-4 V1 380V 30kw | |
| 63 | 37.8 | 18.7 | 39.4 | ||||
| 85 | 29.3 | 20.7 | 33.5 | ||||
970 | 24 | 19.1 | 4.7 | 31.2 | Y160L-6 V1 380V 11kw | ||
| 42 | 16.9 | 5.6 | 39.4 | ||||
| 57 | 13.1 | 6.2 | 33.5 | ||||
50ZJL-A20 | 1440 | 17.1 | 10.7 | 1.4 | 34.9 | Y112M-4 V1 380V 4kw | |
| 24.7 | 9.2 | 1.6 | 38.6 | ||||
| 38.0 | 6.0 | 2.0 | 31.2 | ||||
910 | 10.8 | 4.3 | 0,4 | 34.9 | Y90L-6 V1 380V 1.1kw | ||
| 15.6 | 3.7 | 0,4 | 38.6 | ||||
| 24.0 | 2.4 | 0,5 | 31.2 | ||||
40ZJL-A35 | 1470 | 23.7 | 42.9 | 12.8 | 27.3 | Y180L-4 V1 380V 22kw | |
| 42.3 | 34.3 | 13.7 | 33.8 | ||||
| 47.6 | 30.5 | 14.1 | 28.1 | ||||
970 | 15.8 | 19.2 | 3.8 | 27.3 | Y160M-6 V1 380V 7.5kw | ||
| 28.3 | 15.3 | 4.1 | 33.8 | ||||
| 31.8 | 13.6 | 4.2 | 28.1 | ||||
40ZJL-A25 | 1440 | 10.1 | 21.5 | 2.3 | 26.1 | Y132S-4 V1 380V 5.5kw | |
| 18.4 | 19.0 | 2.6 | 36.6 | ||||
| 22.9 | 16.8 | 2.8 | 37.6 | ||||
910 | 6.6 | 9.2 | 0,6 | 26.1 | Y90L-6 V1 380V 1.1kw | ||
| 12 | 8.1 | 0,7 | 36.6 | ||||
| 14.9 | 7.2 | 0,7 | 37.6 | ||||
40ZJL-A21 | 1440 | 9.5 | 17.0 | 1.6 | 27.9 | Y112M-4 V1 380V 4.0kw | |
| 20.3 | 15.3 | 2.0 | 42.4 | ||||
| 25.9 | 14.1 | 2.2 | 44.6 | ||||
910 | 6.0 | 6.8 | 0,4 | 27.9 | Y90L-6 V1 380V 1.1kw | ||
| 12.8 | 6.1 | 0,5 | 42.4 | ||||
| 16.4 | 5.6 | 0,6 | 44.6 | ||||
Bahan
| Deskripsi | Bahan standar | Opsi Bahan |
| Batang | 4140 Baja Ringan | Tersedia bergantung permintaan |
| Bearing Housing | Besi cor | |
| Kolom | Baja ringan | |
| Strainer Atas | Karet | Besi cor |
| Saringan Bawah | Besi cor | |
| Liner Kembali | 27% Besi Krom Putih | |
| Casing pompa | 27% Besi Krom Putih | Karet Besi Putih Berjajar |
| Impeller | 27% Besi Krom Putih | Karet |
| Pipa Pelepasan | Baja ringan | Karet Baja Ringan Berlapis / Komposit |
| Plat Adaptor | Baja ringan |
