Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Arus: | 4 ~ 3000 m³ / jam | Max Head: | 130 m |
|---|---|---|---|
| Warna: | Disesuaikan | Teori: | bubur pompa |
| Menyoroti: | pompa lumpur sentrifugal horisontal,pompa lumpur industri |
||

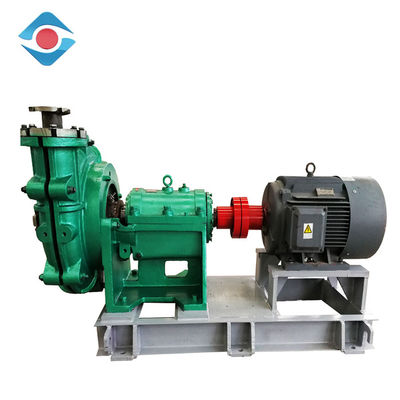

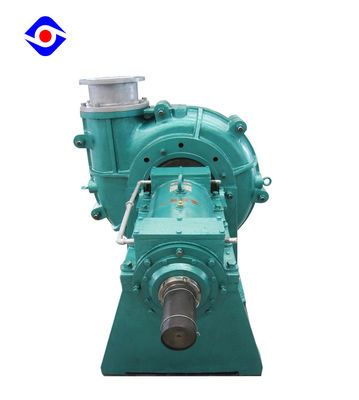

Disesuaikan Tugas Berat Horisontal Split Case Pompa Lumpur untuk Penambangan Kerikil Pasir Penambangan
Rentang parameter
| Kepala | 10 ~ 130 m |
| Kapasitas | 4 ~ 3000 m³ / jam |
| Ukuran Discharge | 20mm ~ 350mm |
| Ukuran saluran masuk | 32mm ~ 400mm |
| Efisiensi maksimal | 70% |
| NPSH | 0 m ~ 3 m |
| Max Daya Motor Yang Diijinkan | 315 kw |
| Diameter | 200mm ~ 470mm |
Prinsip bekerja
Bagian kerja utama dari pompa lumpur adalah impeller dan casing pompa, impeller terletak di poros pompa, dan penggerak utama terhubung ke keseluruhan. Pisau impeller memaksa cairan untuk berputar. Pada saat yang sama, aliran cairan dari pusat ke tepi impeller di bawah aksi gaya inersia mengalir keluar dari impeller dengan kecepatan tinggi, ke dalam ruang tekanan, dan kemudian melalui diffuser untuk melepaskannya, proses ini disebut proses air bertekanan. tepi aliran fluida impeller, area tekanan rendah terbentuk di tengah impeller. Ketika memiliki vakum yang cukup, fluida memasuki impeller melalui ruang hisap di bawah tekanan sisi isap (biasanya tekanan atmosfer), yang disebut proses penyerapan. Ketika impeler berputar terus menerus, fluida dibuang dan terus menerus dihirup untuk membentuk kerja terus menerus .
Parameter Teknis
Model | Kinerja Air Bersih | ||||
Aliran Q | Kepala | Kecepatan putar n | Kekuatan poros (pa) | Efektivitas η | |
(m³ / jam) | m | r / mnt | kw | % | |
300ZJ (G) -IA | 704-2333 | 30.6-80 | 490-980 | 135-505 | 66-81 |
250ZJ (G) -IA | 405-1480 | 29.1-128.7 | 730-980 | 58.3-652 | 54-76.9 |
200ZJ (G) -IA | 256-976 | 28-133.7 | 730-980 | 60.3-448.1 | 50-79.6 |
150ZJ (G) -IA | 164-600 | 19.4-91.2 | 730-980 | 15.8-161.5 | 46.1-74.6 |
100ZJ (G) -IA | 86-360 | 16-100.2 | 980-1480 | 6.7-105.5 | 58.7-70.4 |
80ZJ (G) -IA | 60-242 | 15.7-109.8 | 980-1480 | 5.5-115.9 | 38.8-66.7 |
65ZJ (G) -IA | 28-69 | 11.2-34.8 | 960-1460 | 1.7-10.8 | 54.2-63.5 |
50ZJ (G) -IA | 31-111 | 34.3-110.7 | 970-1480 | 9.7-66.9 | 12.2-45.1 |
40ZJ (G) -IA | 9-23 | 9.1-44.6 | 1400-2900 | 0.3-4.7 | 33.2-52.4 |
Struktur
Fitur
Aplikasi
1) digunakan di pabrik konsentrat untuk mengangkut lumpur konsentrat dan tailing
2) digunakan untuk mengangkut media di pabrik penambangan batubara
3) digunakan untuk mengangkut bubur yang mudah dikristal pada suhu tinggi di pabrik aluminium
4) digunakan untuk mengangkut bubur di pabrik semen
Dimensi Instalasi
Basis tunggal
Berbagi Basis
